Ciclos
SL

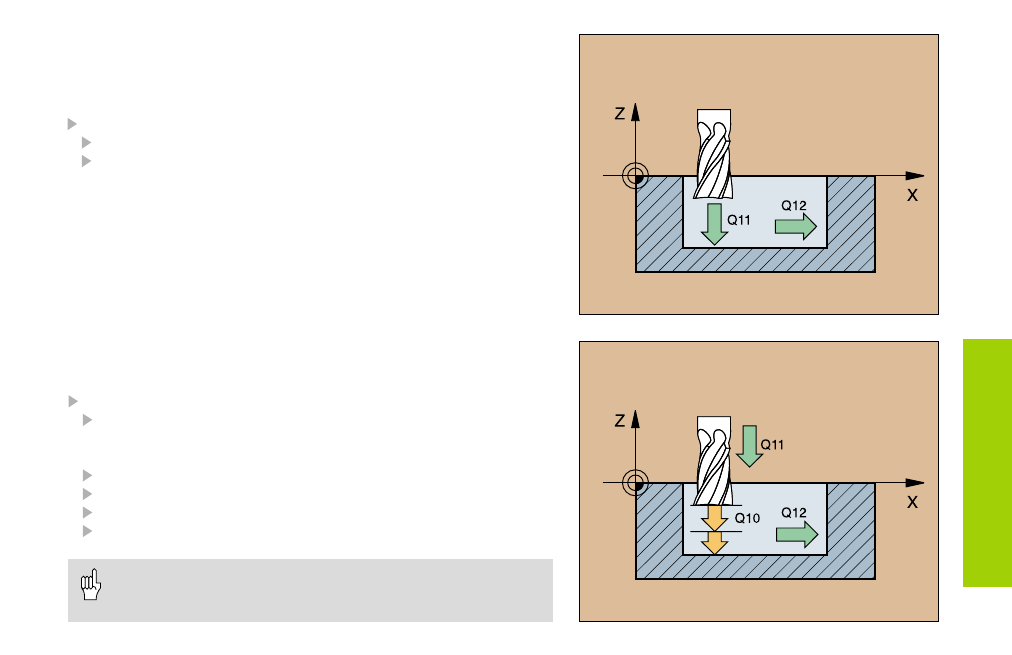

ACABADO EN PROFUNDIDAD (23)
El plano a mecanizar se realiza según la sobremedida de acabado en
profundidad paralela al contorno.
CYCL DEF: seleccionar el ciclo 23 ACABADO EN PROFUNDIDAD
Avance al profundizar Q11
Avance de desbaste Q12
ACABADO LATERAL (24)
Acabado de los diferentes subcontornos.
CYCL DEF: seleccionar el ciclo 24 ACABADO LATERAL
Sentido de giro? Horario = –1 Q9:
• en sentido horario
Q9 = –1
• en sentido antihorario Q9 = +1
Profundidad de pasada Q10; incremental
Avance al profundizar Q11
Avance de desbaste Q12
Sobremedida acabado lateral Q14:
sobremedida para el acabado de los laterales
• ¡La suma Q14 + radio de hta. del acabado debe ser menor
que la suma Q3 (ciclo 20) + radio de hta. de desbaste!
• ¡Llamar al ciclo 22 DESBASTE antes que al ciclo 24!
