HEIDENHAIN TNC 426 (280 476) Pilot - Manual (Página 50)

51
Ciclos
para
realizar
taladros
y
roscas

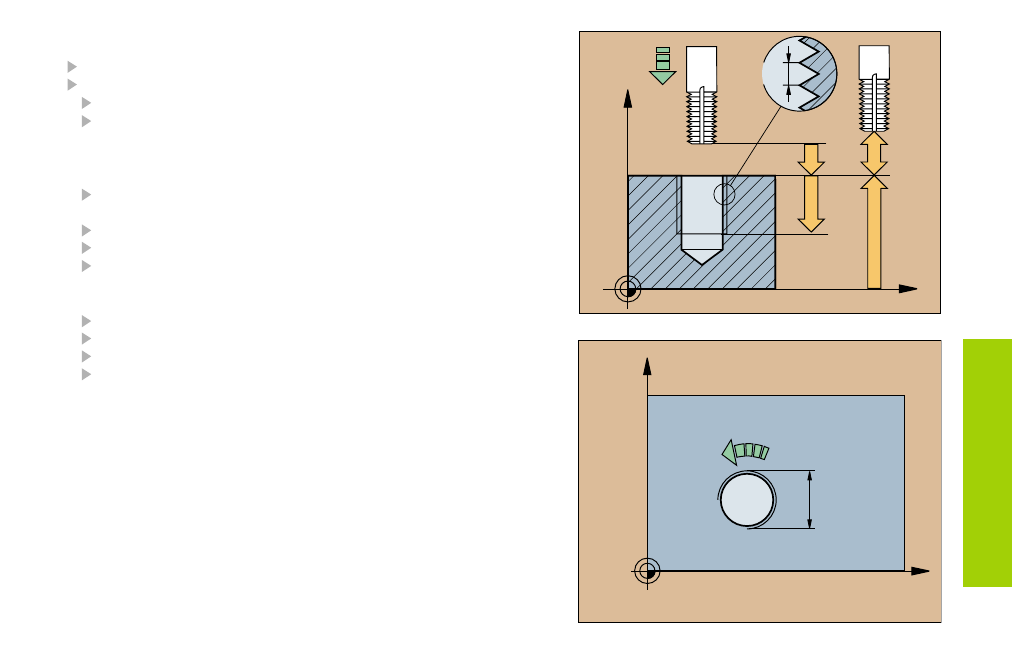

FRESADO DE ROSCA (262)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: Seleccionar el ciclo 262 FRESADO DE ROSCA
Diámetro nominal de la rosca: Q335
Paso de roscado: Q239
El signo determina si el roscado es a derechas o a izquierdas:
• Roscado a derechas: +
• Roscado a izquierdas: –
Profundidad de roscado: distancia entre la superficie de la pieza y el final
de la rosca: Q201
Número de pasos para repasar la rosca: Q355
Posicionamiento previo de avance: Q253
Tipo de fresado: Q351
• Marcha sincronizada: +1
• A contramarcha: –1
Distancia de seguridad Q200
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Avance de fresado: Q207
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Y
Q207
Q335
