ROSCADO CON ARRANQUE DE VIRUTA (209)
¡El constructor de la máquina prepara el TNC y la máquina
para poder emplear el ciclo de roscado!
¡El mecanizado se realiza con el cabezal controlado!

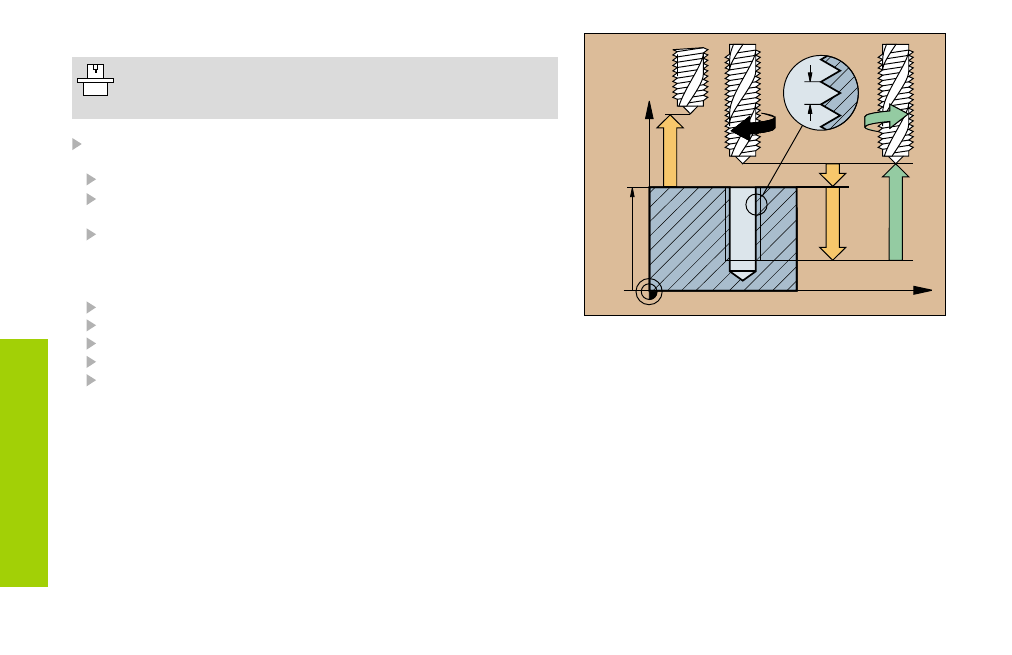

CYCL DEF: ciclo 209 Seleccionar ROSCADO CON ARRANQUE DE
VIRUTA
Distancia de seguridad: Q200
Profundidad de roscado: longitud de la rosca = distancia entre
la superficie de la pieza y el final de la rosca: Q201
Inclinación de la rosca: Q239
El signo determina si la rosca es a derechas o a izquierdas:
roscado a derechas: +
roscado a izquierdas:
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Profundidad de taladrado hasta el arranque de viruta: Q257
Retroceso en el arranque de viruta: Q256
Angulo para la orientación del cabezal: Q336
Z
X
Q203
Q204
Q200
Q201
Q239
