TNC 410, TNC 426, TNC 430 de HEIDENHAIN 85
3.3 Medición aut
o
mática de piezas

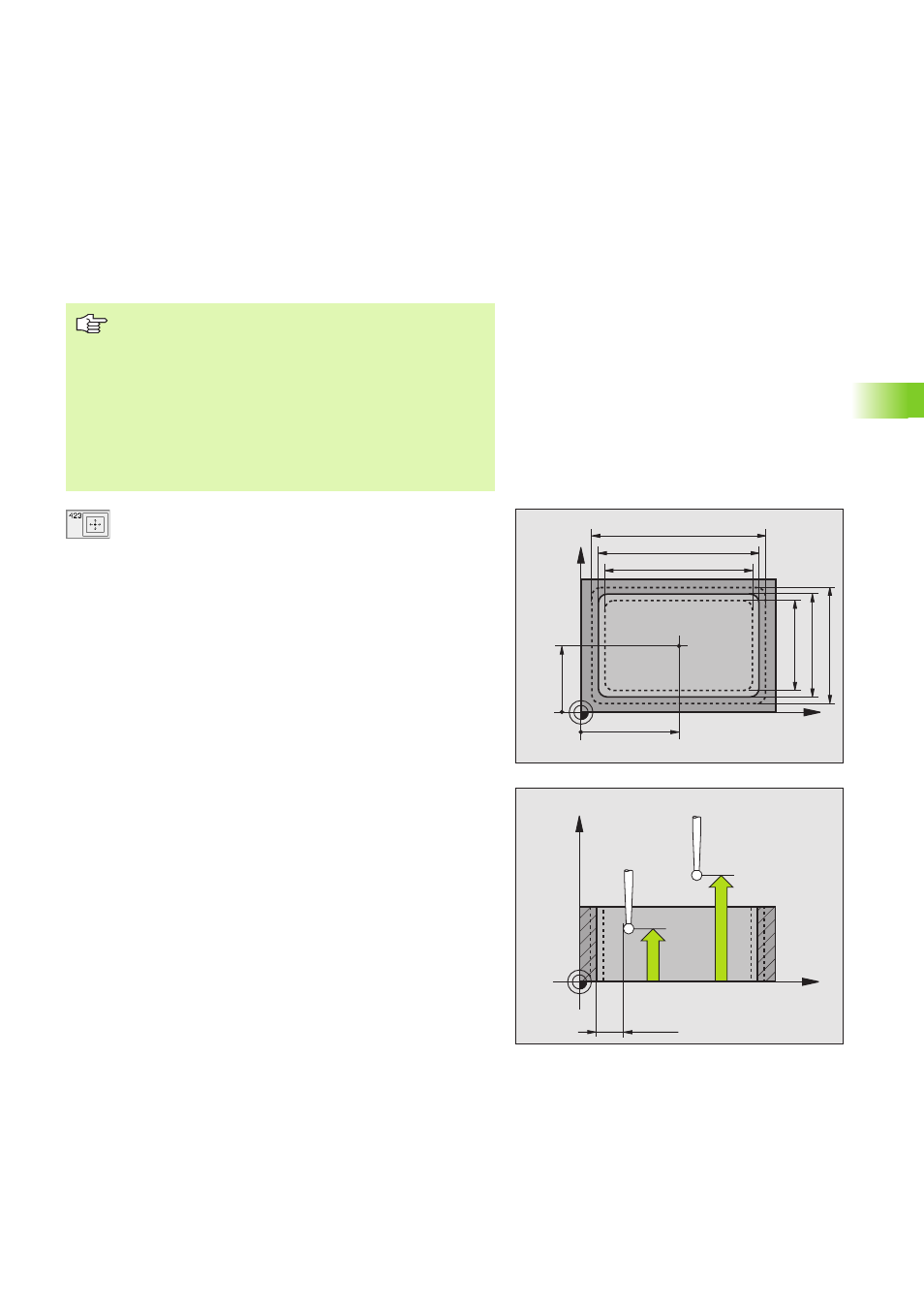

8 Centro 1er eje Q273 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): Centro de la
cajera en el eje transversal del plano de mecanizado
8 1ª lado Q282: longitud de la cajera paralela al eje prin-
cipal del plano de mecanizado
8 2º lado Q283: longitud de la cajera paralela al eje
transversal del plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Medida máxima del 1er lado Q284: longitud máxima
admisible de la cajera
8 Medida mínima del 1er lado Q285: longitud mínima
admisible de la cajera
8 Medida máxima del 2º lado Q286: anchura máxima
admisible de la cajera
8 Medida mínima del 2º lado Q287: Anchura mínima
admisible de la cajera
8 Valor de tolerancia del centro del 1er eje Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
Antes de la programación debe tenerse en cuenta
Antes de la definición del ciclo deberá programarse una
llamada a la herramienta para la definición del eje del pal-
pador.
Cuando las dimensiones de la cajera y la distancia de segu-
ridad no permiten un posicionamiento previo en la proximi-
dad de los puntos de palpación, el TNC siempre palpa par-
tiendo del centro de la cajera. En este caso el palpador no
se desplaza a la altura de seguridad entre los cuatro puntos
de la medición.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
