TNC 426, TNC 430 de HEIDENHAIN 125
5.2 Pr
ogr
amación de los ciclos de digitalización
Determinar el campo de digitalización de cualquier pieza (sólo
palpador analógico)
El campo de digitalización se determina mediante una tabla de puntos,
generada en el modo de funcionamiento Posicionamiento manual
(MDI). Los distintos puntos se pueden registrar con TEACH IN o
automáticamente por el TNC mientras el vástago se desplaza manu-

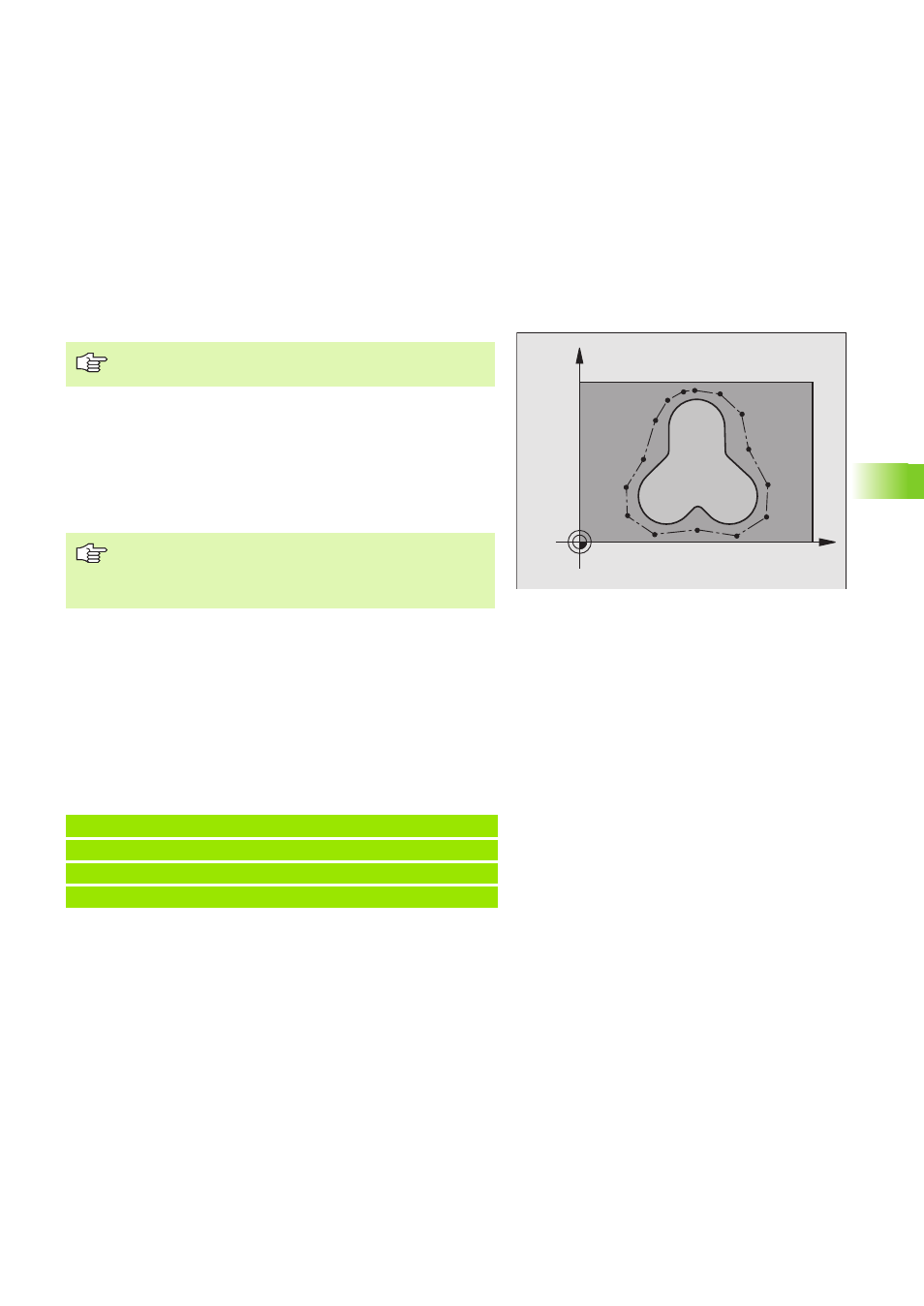

almente alrededor de la pieza (véase la figura de la derecha).
8 Nombre del pgm con los datos de la digitalización : nombre del
fichero en el que están memorizados los datos de la digitalización
8 Eje TCH PROBE : programar el eje de palpación
8 Nombre del pgm con los datos de la digitalización : Nombre de
la tabla de puntos en la cual está determinado el campo
8 Punto MIN eje TCH PROBE : Punto mínimo del campo de DIGITALIZA-
CIÓN en el eje de palpación
8 Punto MAX eje TCH PROBE : Punto máximo del campo de DIGITALI-
ZACION en el eje de palpación
8 Altura de seguridad : posición en el eje de palpación en la cual
queda excluida un colisión entre el vástago y la pieza
Ejemplo
El ciclo de digitalización 15 no se puede combinar con el
ciclo de digitalización l7 LINEAS DE NIVEL.
Para la configuración de la conexión de datos se introduce
en el menú de la pantalla el nombre completo del camino
de búsqueda, en el cual el TNC debe memorizar los datos
de la digitalización.
50 TCH PROBE 15.0 CAMPO
51 TCH PROBE 15.1 PGM DIGIT: DATOS
52 TCH PROBE 15.2 PGM RANGE: TAB1
53 TCH PROBE 15.3 MIN: +0 MAX: +10 ALTURA: +100
X
Y
