94 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
MEDIR COORDENADAS (ciclo de palpación 427,
DIN/ISO: G427)

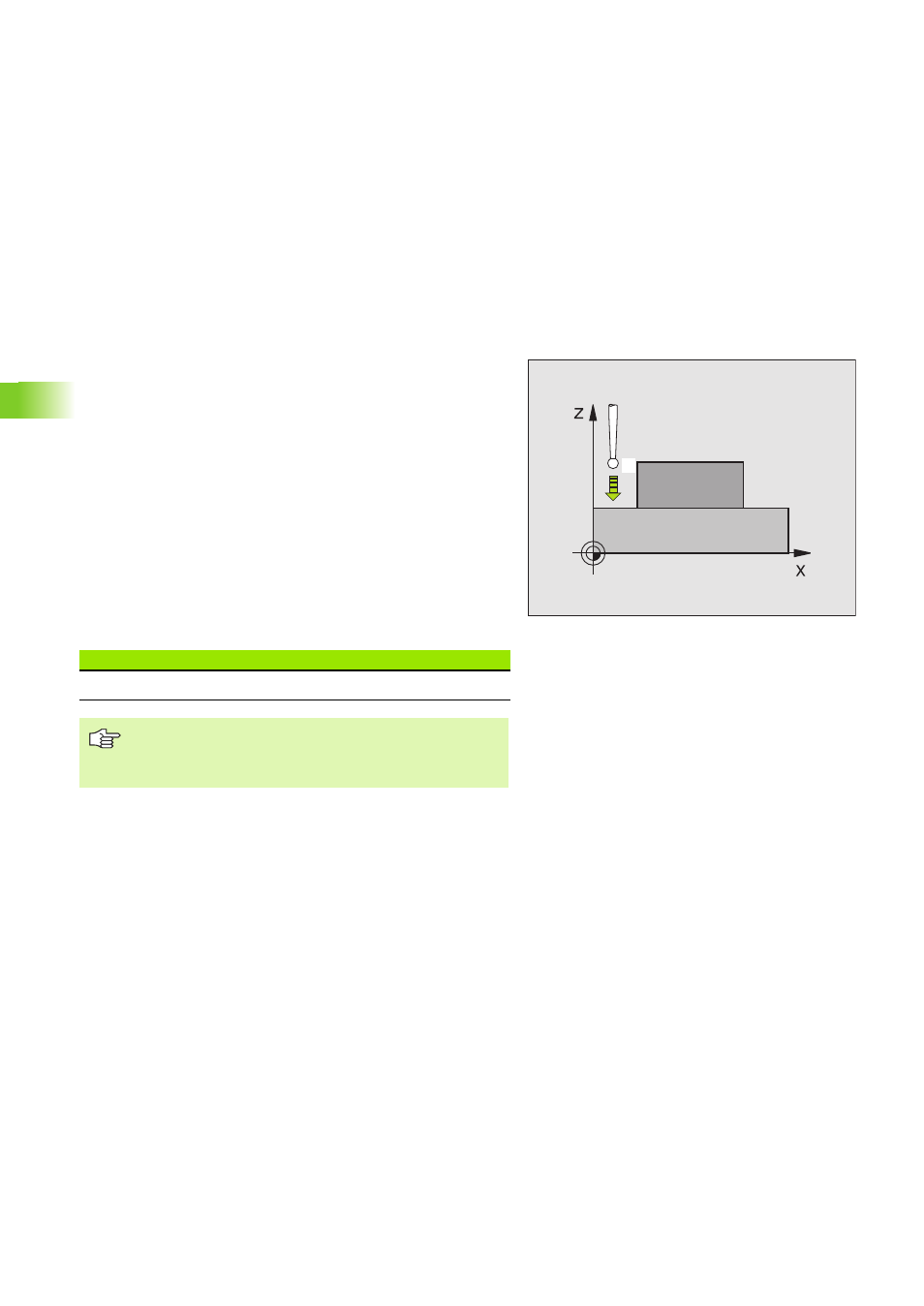

El ciclo de palpación 427 calcula una coordenada en cualquier eje sel-
eccionable y memoriza el valor en un parámetro del sistema. Una vez
definidos los valores de tolerancia correspondientes en el ciclo, el TNC
realiza una comparación del valor real-nominal y memoriza la diferencia
en un parámetro del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 . Para ello, el TNC desplaza el palpador según la distan-
cia de seguridad en la dirección de desplazamiento opuesta a la
determinada
2 A continuación el TNC posiciona el palpador en el plano de meca-
nizado sobre el punto de palpación
1 y mide allí el valor real en el
eje seleccionado
3 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
1
Nº de parámetro Significado
Q160 Coordenada medida
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
