TNC 426, TNC 430 de HEIDENHAIN 25
2.6 Medición de piezas con palpador
es 3D

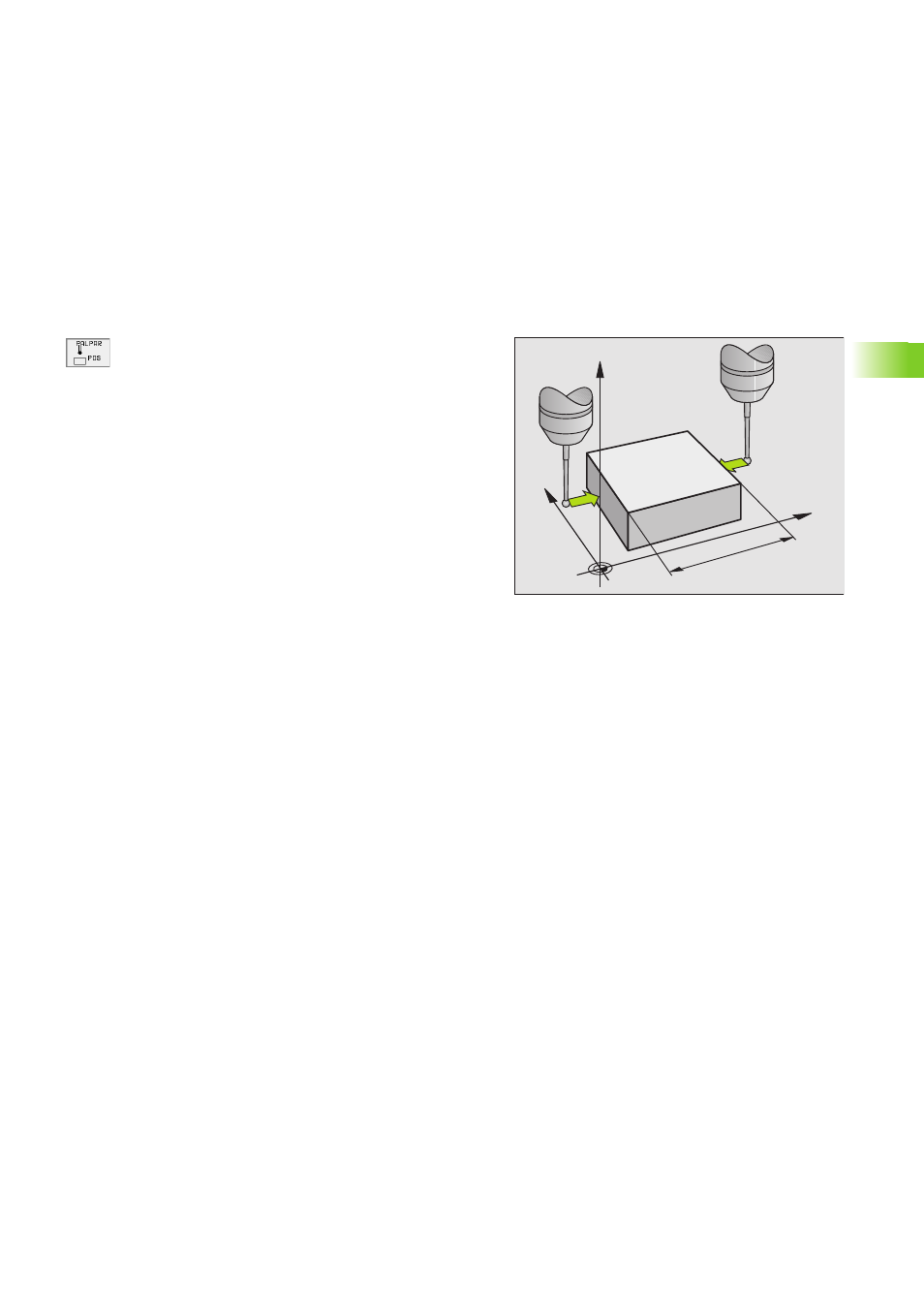

Determinar las dimensiones de la pieza
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
8 Posicionar el palpador cerca del primer punto de palpa-
ción A
8 Seleccionar la dirección de palpación mediante soft-
key
8 Palpación: Accionar el pulsador externo de arranque
START
8 Anotar como punto de referencia el valor visualizado
(sólo cuando se mantiene activado el punto de ref.
anteriormente fijado)
8 Introducir el punto de referencia „0“
8 Interrumpir el diálogo: pulsar la tecla END
8 Seleccionar de nuevo la función de palpación: pulsar
de nuevo la softkey PALPAR POS
8 Posicionar el palpador cerca del segundo punto de pal-
pación B
8 Seleccionar la dirección de palpación con las teclas
cursoras: El mismo eje pero en sentido opuesto al de
la primera palpación.
8 Palpación: Accionar el pulsador externo de arranque
START
En la visualización del punto de referencia se tiene la distancia entre
los dos puntos sobre el eje de coordenadas.
Fijar de nuevo la visualización de posiciones a los valores que
había antes de la medición lineal
8 Seleccionar la función de palpación: pulsar la softkey PALPAR POS
8 Palpar de nuevo el primer punto de palpación
8 Fijar el punto de referencia al valor anotado
8 Interrumpir el diálogo: pulsar la tecla END
Medición de un ángulo
Con un palpador 3D se puede determinar un ángulo en el plano de
mecanizado. Se puede medir
„ el ángulo entre el eje de referencia angular y una arista de la pieza o
„
el ángulo entre dos aristas
El ángulo medido se visualiza hasta un valor máximo de 90°.
Y
X
Z
A
B
l
