3.3 Medición aut
o
mática de piezas
8 1er punto de medición 1er eje Q263 (valor absoluto):
coordenada del primer punto de palpación en el eje
principal del plano de mecanizado
8 1er punto de medición 2º eje Q264 (valor absoluto):
coordenada del primer punto de palpación en el eje
transversal del plano de mecanizado
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Eje de medición (1..3: 1=eje principal) Q272: eje
en el cual se realiza la medición:
1:Eje principal = eje de la medición
2:Eje transversal = eje de la medición
3:Eje de palpación = eje de la medición
8 Dirección de desplazamiento 1 Q267: dirección
según la cual el palpador se aproxima a la pieza:
-1:Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Protocolo de medición Q281: determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar ningún protocolo de medición
1: Elaborar el protocolo de medición: el TNC memo-
riza el fichero de protocolos TCHPR427.TXT en el
mismo directorio en el que está memorizado su pro-
grama de medición
8 Medida máxima Q288: medida máxima admisible
8 Medida mínima Q289: medida mínima admisible
8 Parada del pgm con error de tolerancia Q309:
determinar si al sobrepasarse la tolerancia se inter-
rumpe la ejecución del programa y se emite un error:
0: no interrumpir el programa, no emitir aviso de error
1: interrumpir el programa, emitir aviso de error
8 Número de herramienta para supervisión Q330:
determinar si el TNC debe realizar la supervisión de la
herramienta (véase ”Supervisión de herramientas”
en página 73):
0: supervisión inactiva
>0: número de herramienta en la tabla de herramien-
tas TOOL.T
Ejemplo:Frases NC
5 TCH PROBE 427 MEDIR COORDENADA
Q263=+35 ;1ER PUNTO 1ER EJE
Q264=+45 ;1ER PUNTO 2º EJE
Q261=+5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q272=3 ;EJE DE LA MEDICION
Q267=-1 ;DIRECCION DE DESPLAZAMIENTO
Q260=+20 ;ALTURA DE SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
Q288=5,1 ;TAMAÑO MAXIMO
Q289=4,95 ;TAMAÑO MINIMO
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;NUMERO DE HTA.

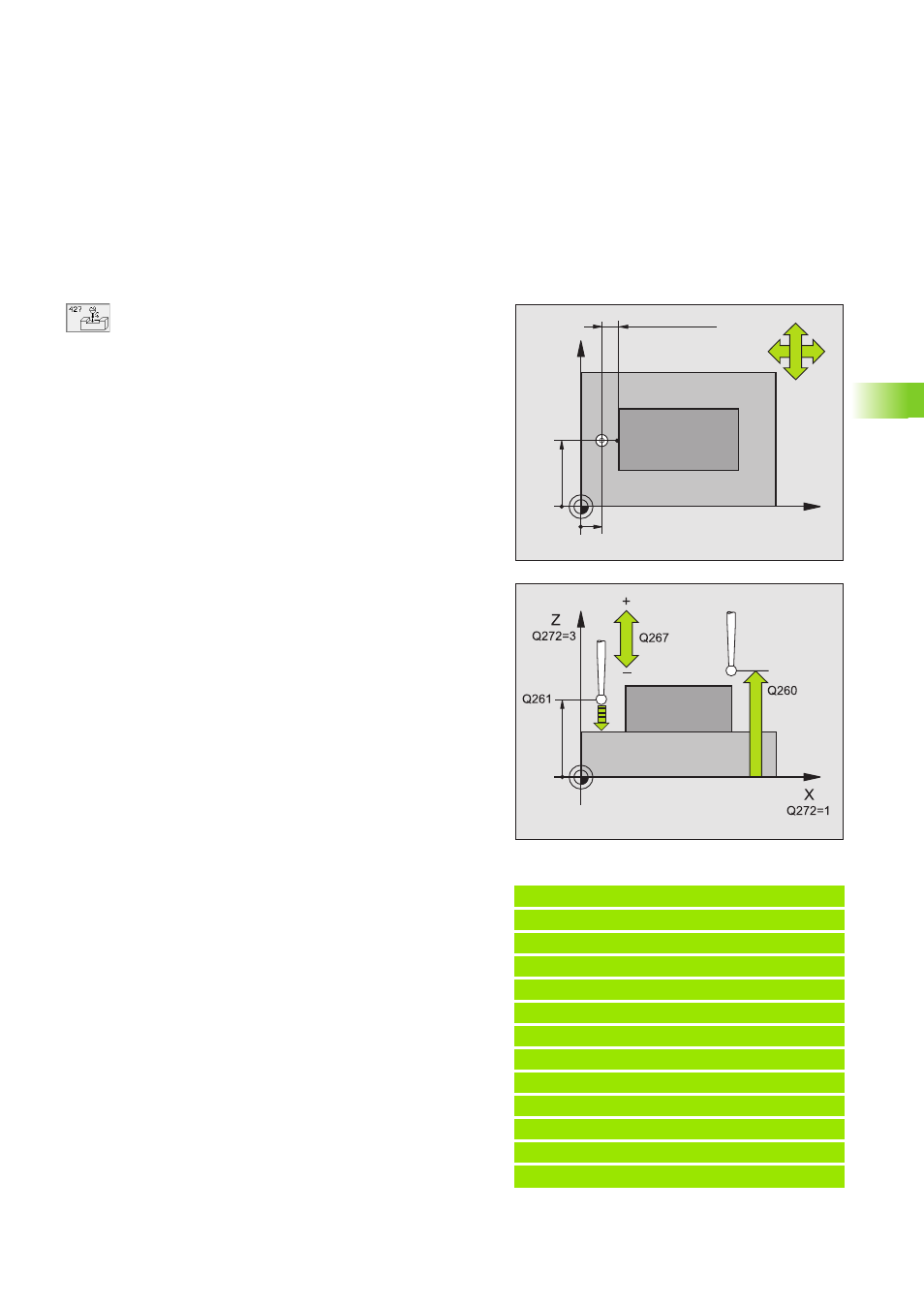

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
