94 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

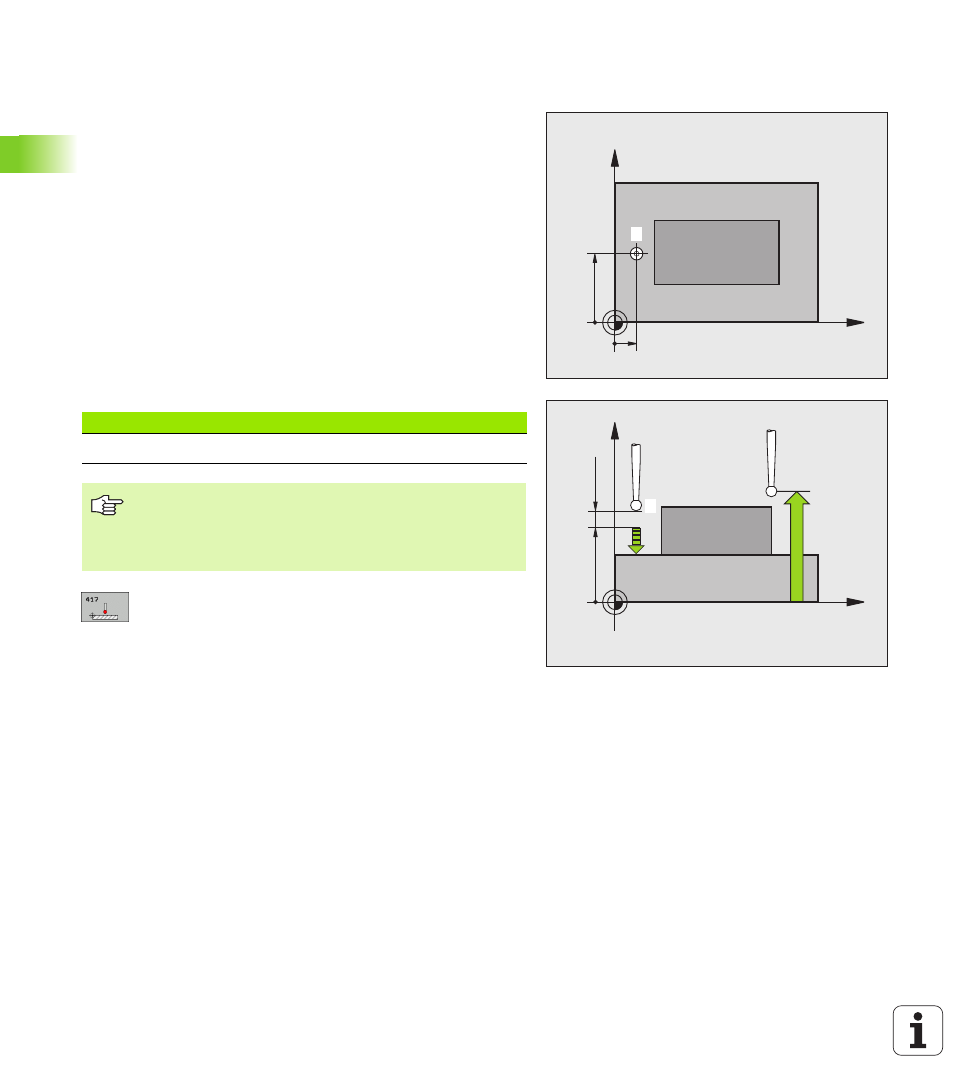

PTO. REF. EJE DE PALPACION (ciclo de
palpación 417, DIN/ISO: G417)
El ciclo de palpación 417 mide cualquier coordenada en el eje de
palpación y lo define como punto cero. Si se desea, el TNC también
puede escribir la coordenada medida en una tabla de puntos cero o de
preset.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección del eje de palpación positivo
2 A continuación, el palpador se desplaza en el eje de palpación hacia
la coordenda del punto de palpación introducida
1 y genera, tras
una sencilla palpación, la posición real
3 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 64) y memoriza el valor actual en los
parámetros Q ejecutados a continuación
 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
 1er punto de medición 3º eje Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
Nº de parámetro Significado
Q160 Valor actual del punto medido
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Entonces el TNC fija el punto de referencia en dicho eje.
