HEIDENHAIN TNC 320 121
3.3 Medición aut
o
mática de piezas

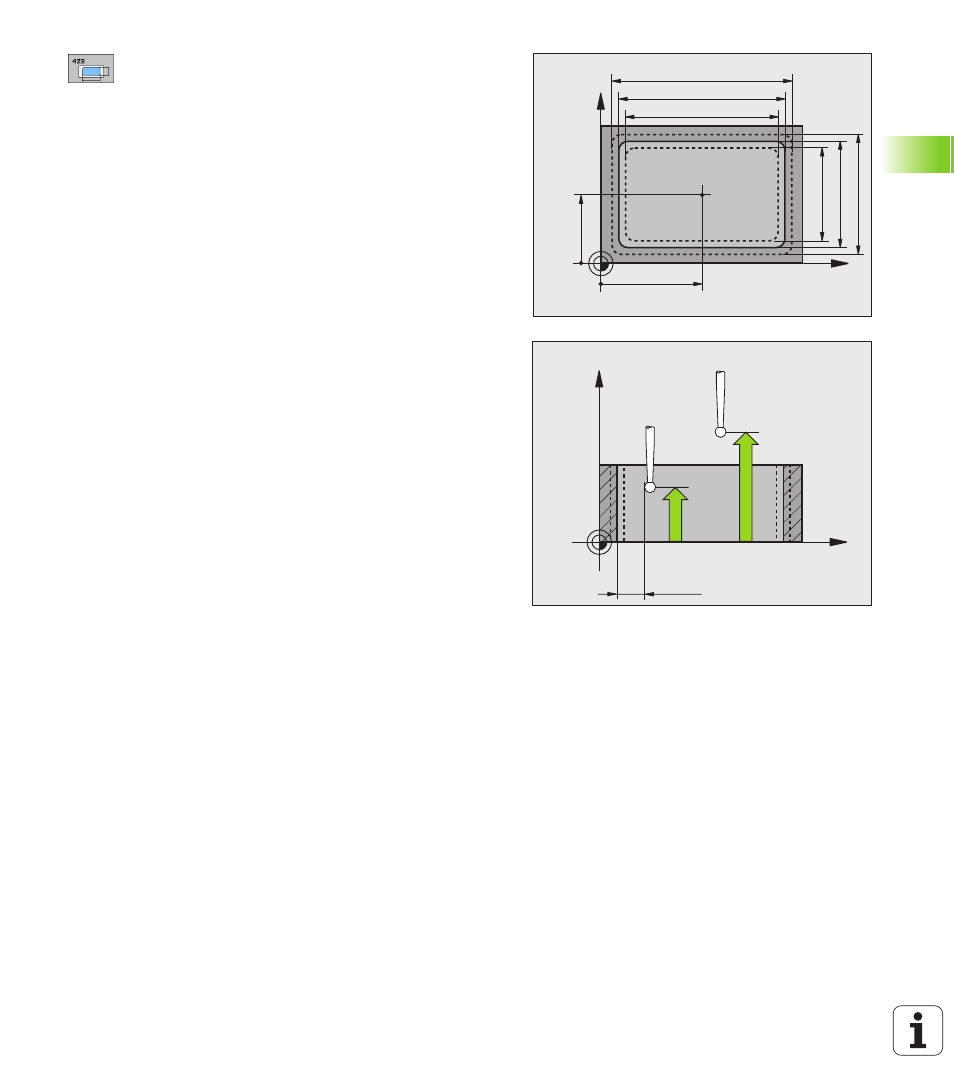

 Centro 1er eje Q273 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
 Centro 2º eje Q274 (valor absoluto): centro de la
cajera en el eje auxiliar del plano de mecanizado
 Longitud lado 1 Q282: Longitud de la cajera, paralela
al eje principal del plano de mecanizado
 Longitud lado 2 Q283: Longitud de la cajera, paralela
al eje auxiliar del plano de mecanizado
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1:Desplazar entre los puntos de medición a la altura
de seguridad
 Cota máxima longitud lado 1 Q284: Longitud
máxima admisible de la cajera
 Cota mínima longitud lado 1 Q285: Longitud mínima
admisible de la cajera
 Cota máxima longitud lado 2 Q286: Ancho máximo
admisible de la cajera
 Tamaño mínimo longitud lado 2 Q287: Anchura
mínima admisible de la cajera
 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
