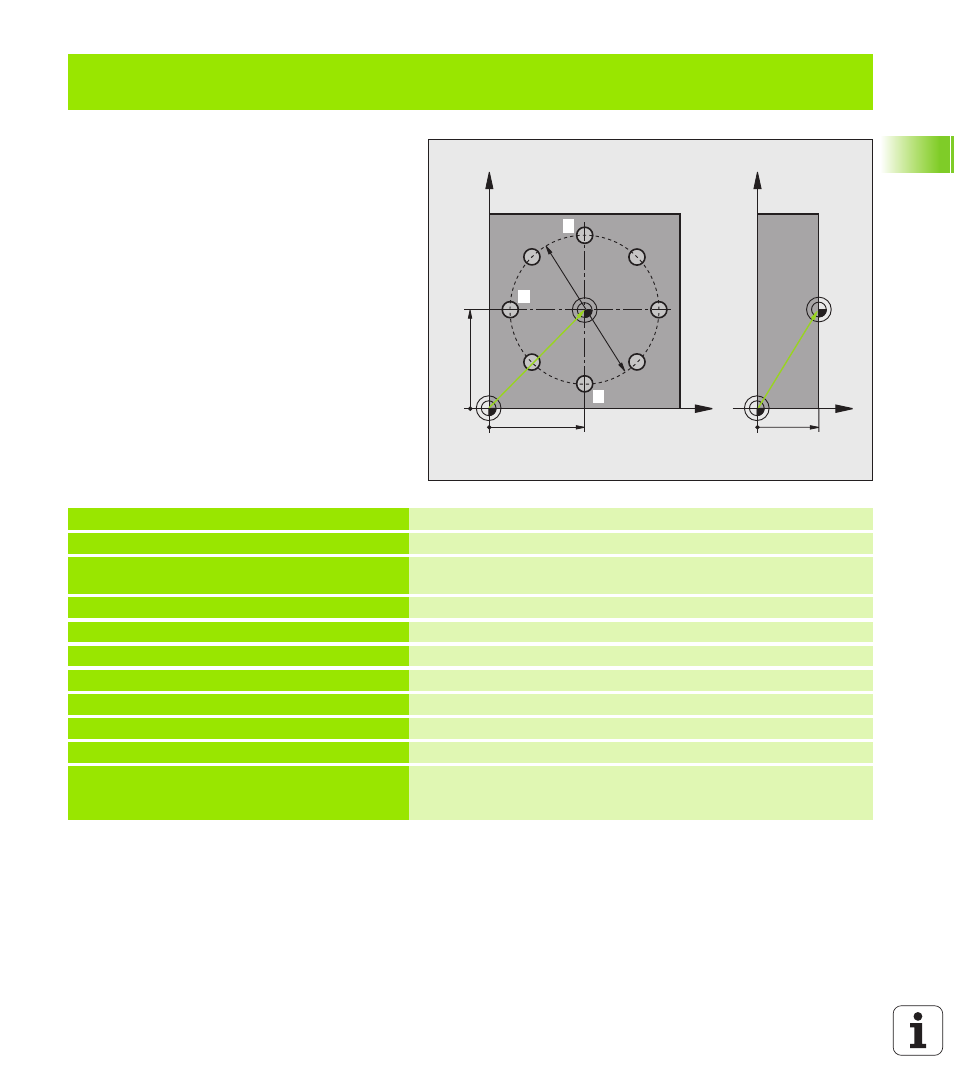

Ejemplo: Fijar el punto de referencia en la superficie de la pieza y en el centro del
círculo de taladros
El punto central medido del círculo de agujeros
debe escribirse para emplearse más a menudo en
la tabla preset.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z Llamada a la herramienta 0 para determinar el eje de palpación
2 TCH PROBE 417 PTOREF EJE TS Definición del ciclo para la fijación del punto de referencia en el eje
de palpación
Q263=+7.5 ;1ER PUNTO 1ER EJE Punto de palpación: Coordenada X
Q264=+7.5 ;1ER PUNTO DEL 2º EJE Punto de palpación: Coordenada Y
Q294=+25 ;1ER PUNTO DEL 3ER EJE Punto de palpación: Coordenada Z
Q320=0 ;DISTANCIA DE SEGURIDAD Distancia de seguridad adicional en columna SEP_UP
Q260=+50 ;ALTURA SEGURIDAD Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q305=1 ;Nº EN TABLA Escribir coordenada Z en fila 1
Q333=+0 ;PUNTO REFERENCIA Fijar el eje del palpador a 0
Q303=+1 ;ENTREGA VALOR MEDICIÓN Guardar en la tabla de presets PRESET.PR el punto de referencia
calculado respecto al sistema de coordenadas fijado en la máquina
(sistema REF).
X
Y
35
35
50
Z
Y
20
1
2
3
