HEIDENHAIN TNC 320 65
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
PUNTO DE REFERENCIA CENTRO RANURA
(ciclo de palpación 408, DIN/ISO: G408)

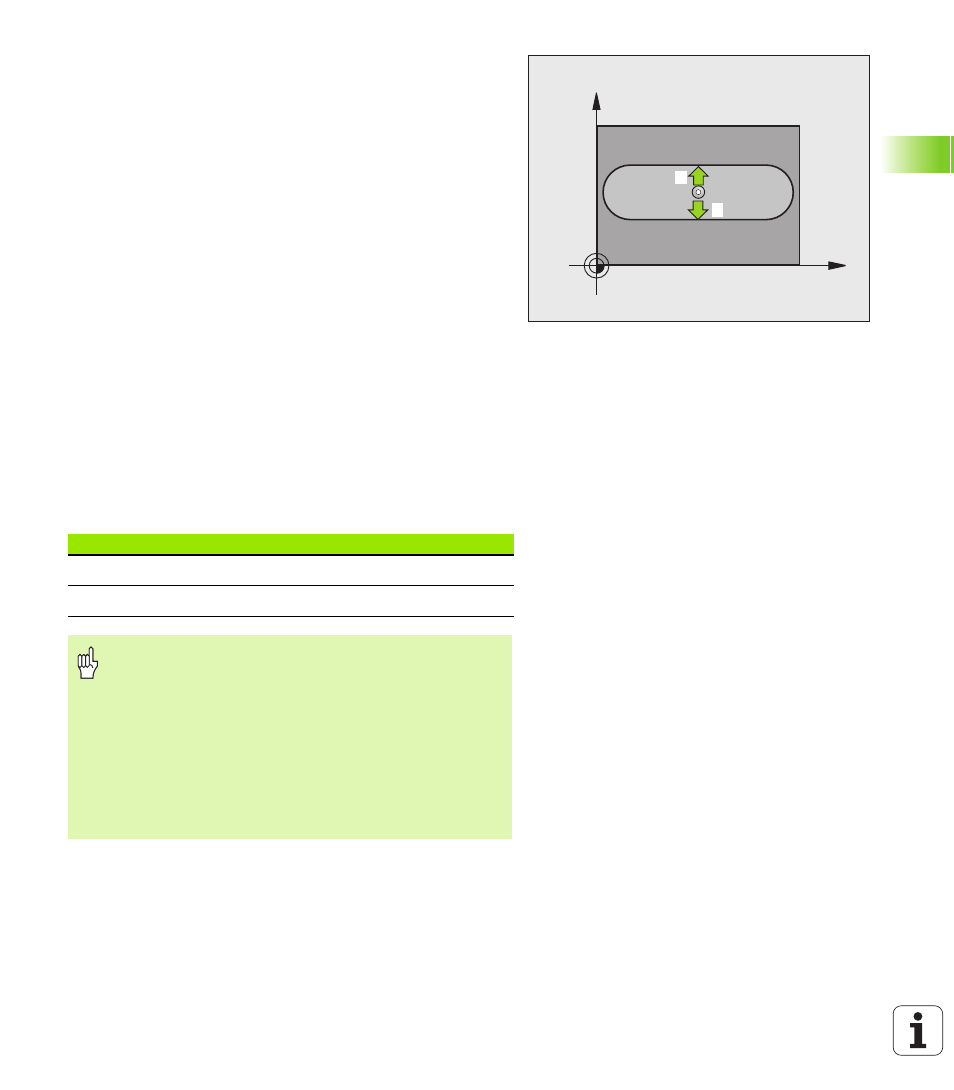

El ciclo de palpación 408 determina el punto central de una ranura y fija
este punto central como punto de referencia. Si se desea, el TNC
también puede escribir el punto central en una tabla de puntos cero o
en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en el
dispositivo SET_UP de la tabla del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (valor de columna FMAX)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 64) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
5 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
Nº de parámetro Significado
Q166 Valor actual del ancho de ranura medido
Q157 Valor real posición eje central
Antes de la programación deberá tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse la anchura de la ranura menor a lo estimado.
Si la anchura de la ranura y la distancia de seguridad no
permiten un preposicionamiento cerca del punto de
palpación, el TNC palpa siempre partiendo del centro de la
ranura. El palpador no se desplaza entre los dos puntos de
medición a la altura de seguridad.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
