HEIDENHAIN TNC 320 81
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

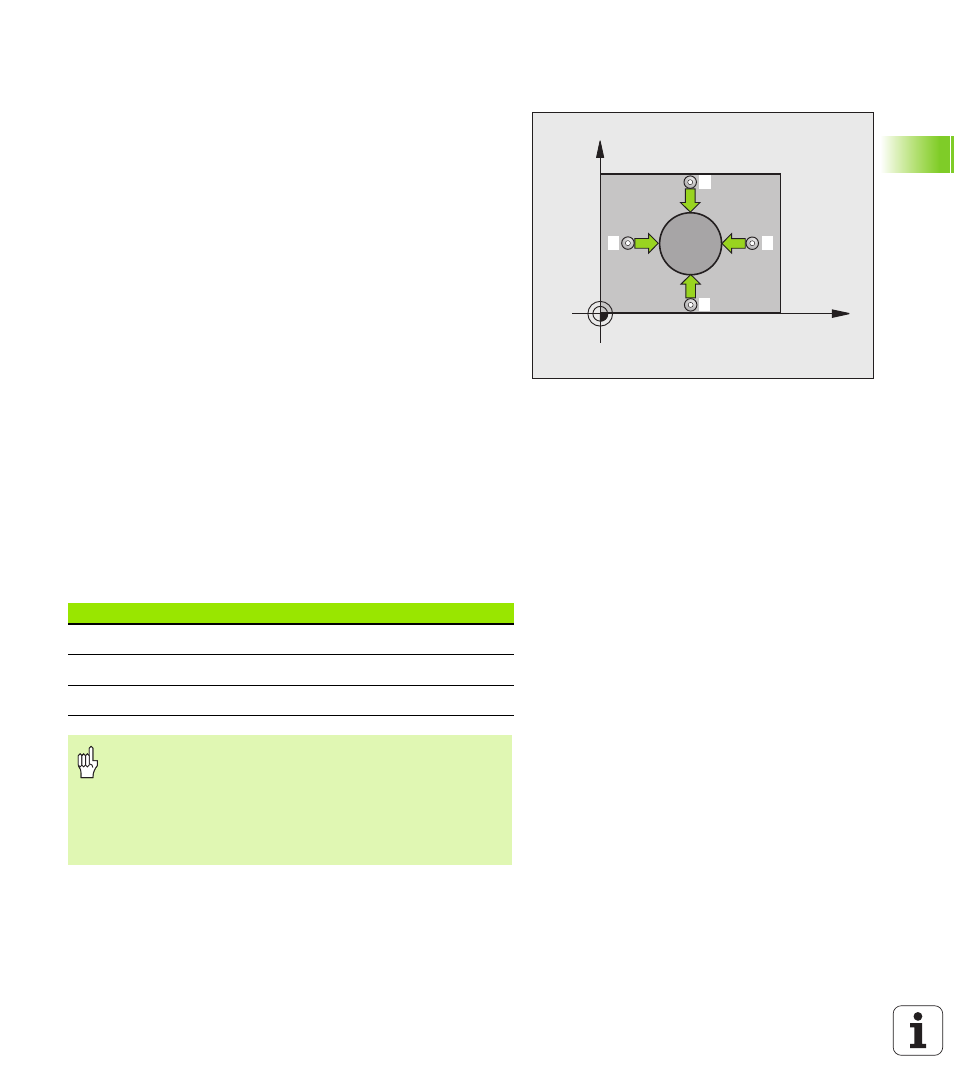

PTO. REF. CIRCULO EXTERIOR (ciclo de
palpación 413, DIN/ISO: G413)
El ciclo de palpación 413 calcula el centro de la isla circular y fija dicho
centro como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero o en una tabla de
presets.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en el
dispositivo SET_UP de la tabla del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (dispositivo F). El TNC determina automáticamente la
dirección de palpación en relación al ángulo inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 64) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
4
3
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro
Antes de la programación deberá tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la isla mayora lo
estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
