HEIDENHAIN TNC 320 19
1
.2 ¡Ant
es de tr
abajar con los ciclos de palpación!
1.2 ¡Antes de trabajar con los ciclos
de palpación!
Para poder cubrir un campo de aplicación lo más grande posible en las
mediciones requeridas, se dispone de posibilidades de ajuste
mediante parámetros de máquina globales, que fijan el
comportameinte básico de todos los ciclos de palpación. Cuando se
emplea más de un sistema de palpación en la máquina, los ajustes
sirven para todos los sistemas de palpación.
Adicionalmente se dispone de posibilidades de ajuste en la tabla de
sistema de palpación, las cuales se pueden definir por separado para
cada sistema de palpación. Con estos ajustes se puede adaptar el
comportamiento al programa de sistema de palpación a una
determinada aplicación (véase "Tabla de palpación" en pág. 22).

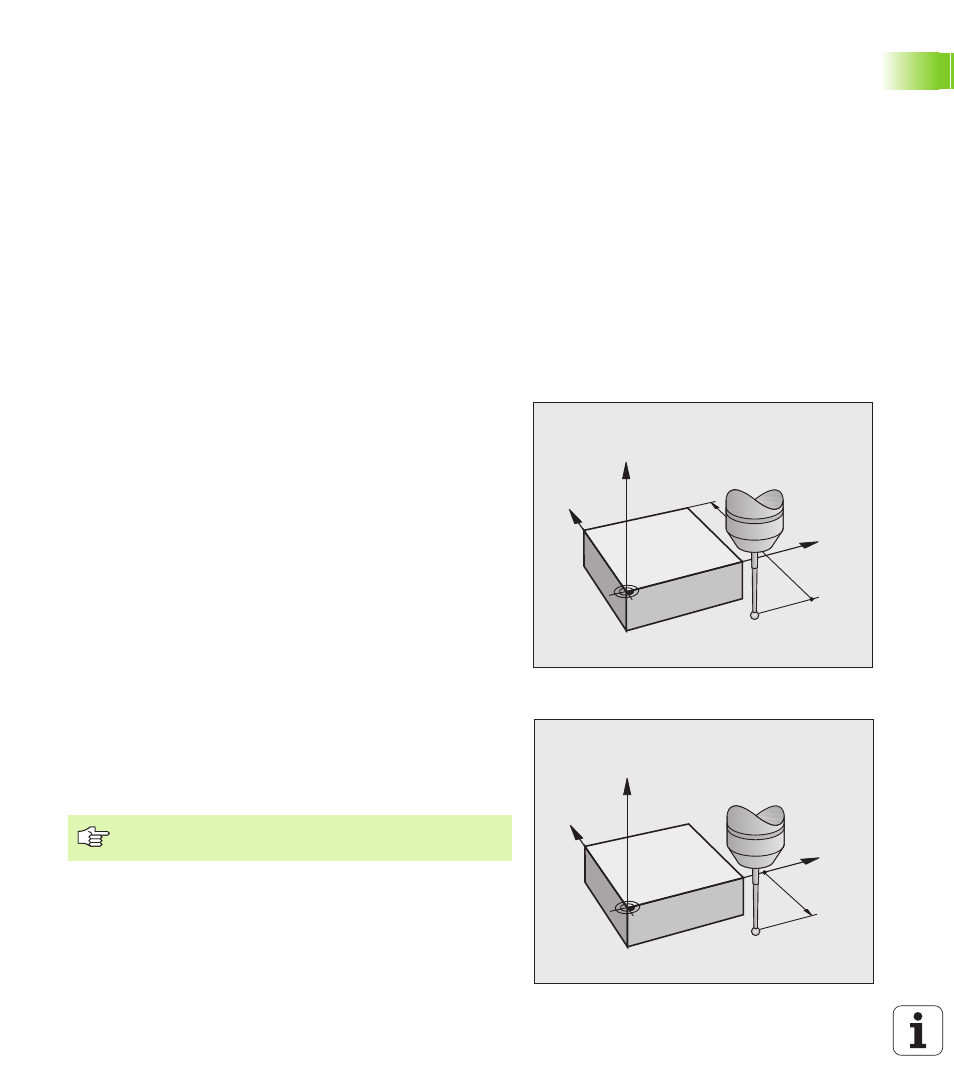

Máximo recorrido hasta el punto de palpación:
DIST en la tabla de sistema de palpación
El TNC emite un aviso de error, cuando el vástago no se desvía en el
recorrido determinado en DIST.
Distancia de seguridad hasta el punto de
palpación: SET_UP en la tabla de sistema de
palpación
En SET_UP se determina a qué distancia del punto de palpación
definido, o calculado por el ciclo, el TNC posiciona previamente el
palpador. Cuanto menor sea el valor introducido, más precisas se
definen las posiciones de palpación. En muchos ciclos de palpación se
puede definir una distancia de seguridad adicional, que se suma al
parámetro de máquina SET_UP.
Orientar el palpador infrarrojo en la dirección de
palpación programada: TRACK en la tabla del
sistema de palpación
Para aumentar la precisión de medida, es posible obtener por medio
de TRACK = ON que un palpador infrarrojo se oriente antes de cada
proceso de palpación en dirección del palpador programado. De este
modo, el palpador siempre se desvía en la misma dirección.
Y
X
Z
MP6130
Y
X
Z
MP6140
Si modifica TRACK = ON, entonces debe calibrar el
palpador de nuevo.
