TNC 320 de HEIDENHAIN 427
1
3
.5 Medición de piezas con palpador
es 3
D Determinar el ángulo entre el eje de referencia
angular y una arista de la pieza
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
8 Angulo de giro: Anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
8 Ejecutar el giro básico con el lado a comparar |¦Á"’F˜
‡ phzFm’"4a¸m˜=F˜d"˜=F’"damF"4a¸m˜=F˜d"˜zaF«"‡˜Fm˜
zÈVT¢¬}
8 Con la softkey PALPAR ROT visualizar como ángulo
de giro, el ángulo entre el eje de referencia angular y
la arista de la pieza.
8 Eliminar ajuste básico o restablecer el ajuste básico
original
8 Fijar el punto de referencia al valor anotado

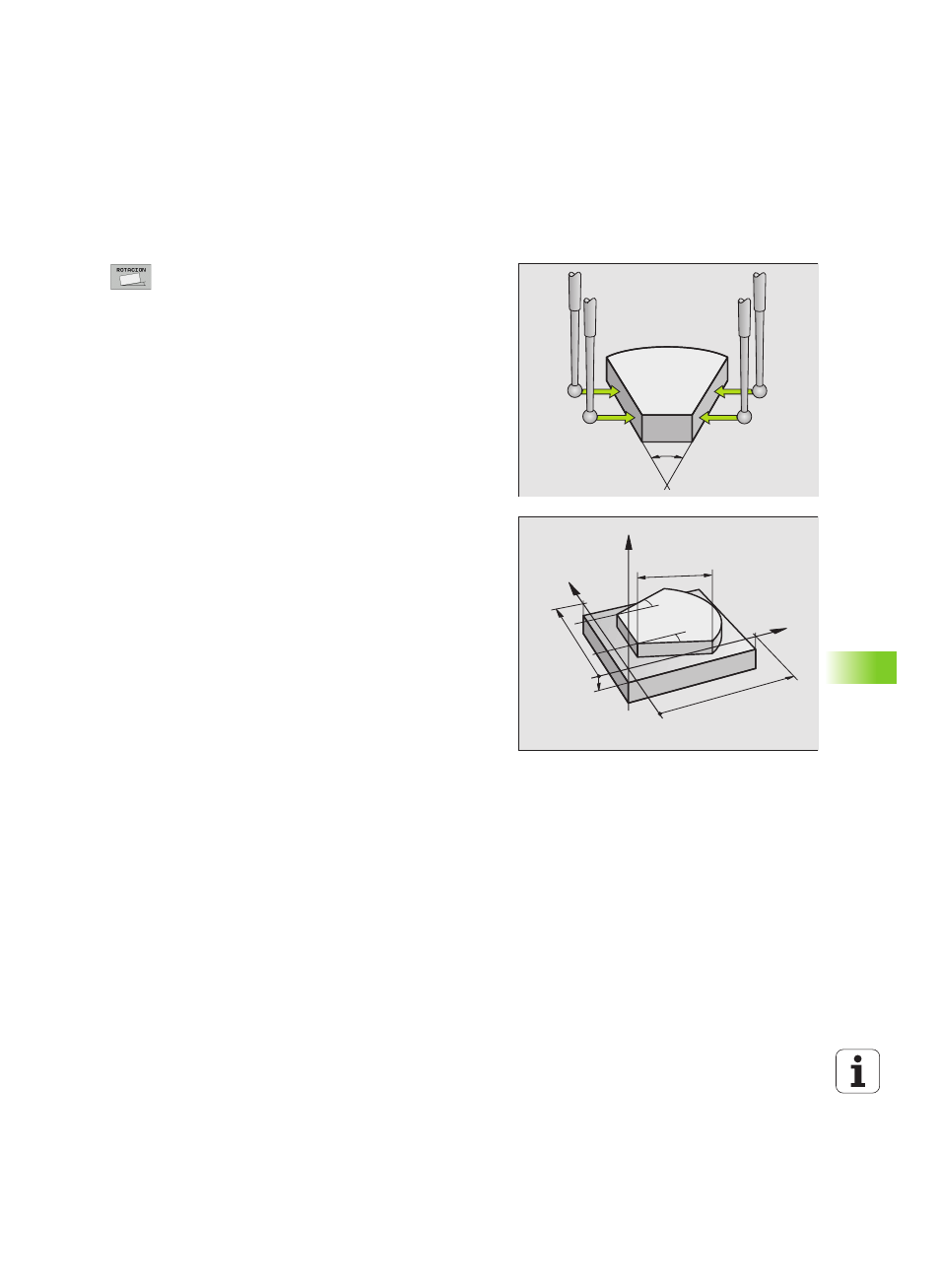

Determinar el ángulo entre dos aristas de la pieza
8 Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT
8 Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
8 Realizar el giro básico para el primer lado |¦Á"’F˜‡ phzFm’"4a¸m˜=F˜
d"˜=F’"damF"4a¸m˜=F˜d"˜zaF«"‡˜Fm˜zÈVT¢¬}
8 Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
8 Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
8 Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
