TNC 320 de HEIDENHAIN 141
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
Si son más de 16 pasadas:

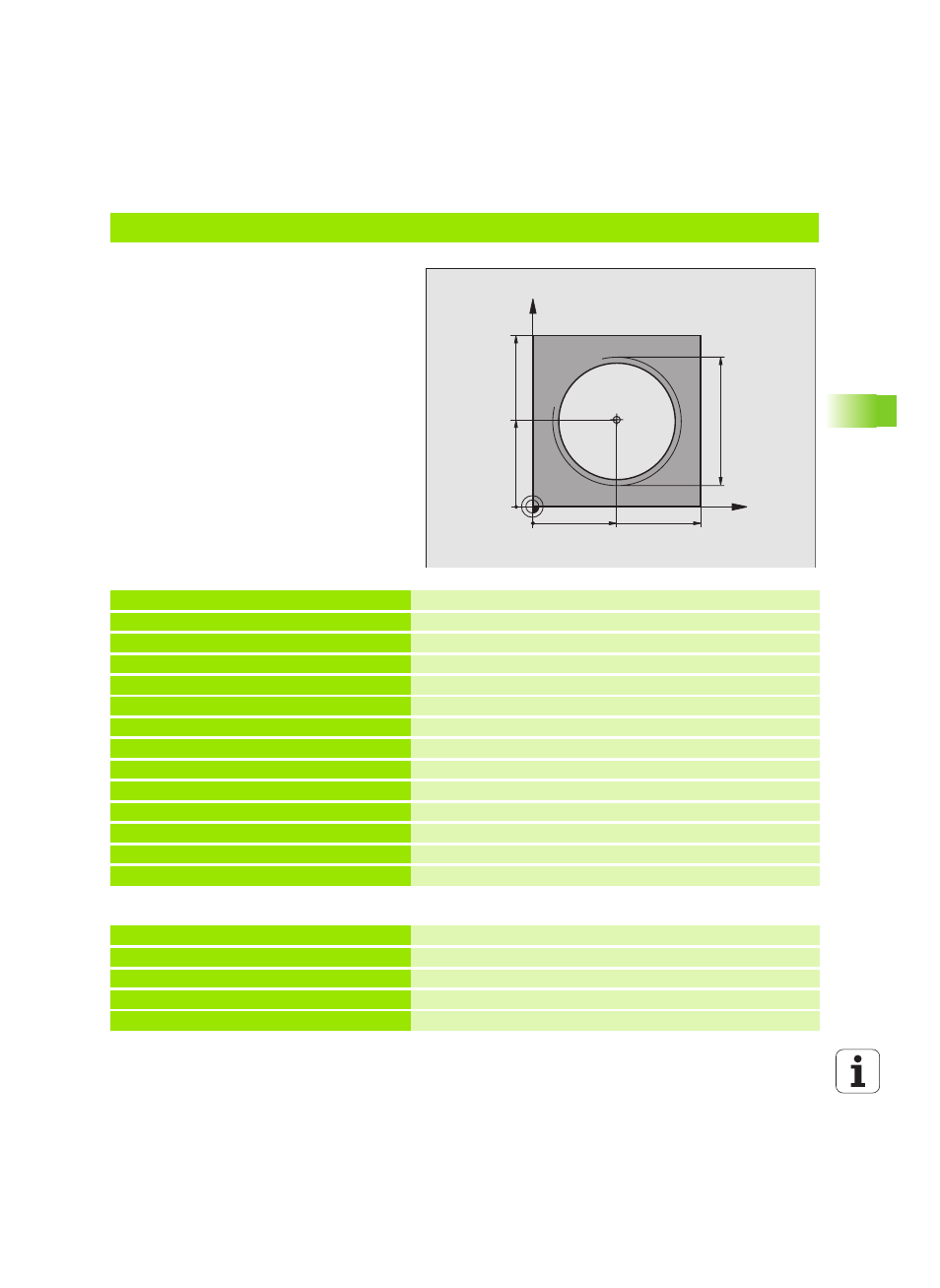

Ejemplo: Hélice
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición pieza bruto
2 BLK FORM 0,2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5 Definición de la herramienta
4 TOOL CALL 1 Z S1400 Llamada de herramienta
5 L Z+250 R0 FMAX Desplazar herramienta libremente
6 L X+50 Y+50 R0 FMAX Posicionamiento previo de la herramienta
7 CC Aceptar la última posición programada como polo
8 L Z-12,75 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
9 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Aproximación al contorno según un círculo tangente
10 CP IPA+3240 IZ+13.5 DR+ F200 Desplazamiento helicoidal
11 DEP CT CCA180 R+2 Salida del contorno según un círculo tangente
12 L Z+250 R0 FMAX M2 Desplazar libremente la herramienta, final del programa
13 END PGM HELIX MM
X
Y
50
50
CC
100
100
M64 x 1,5
...
8 L Z-12.75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
10 LBL 1 Inicio de la repetición parcial del programa
11 CP IPA+360 IZ+1.5 DR+ F200 Introducir directamente el paso como valor IZ
