TNC 320 de HEIDENHAIN 377
1
1

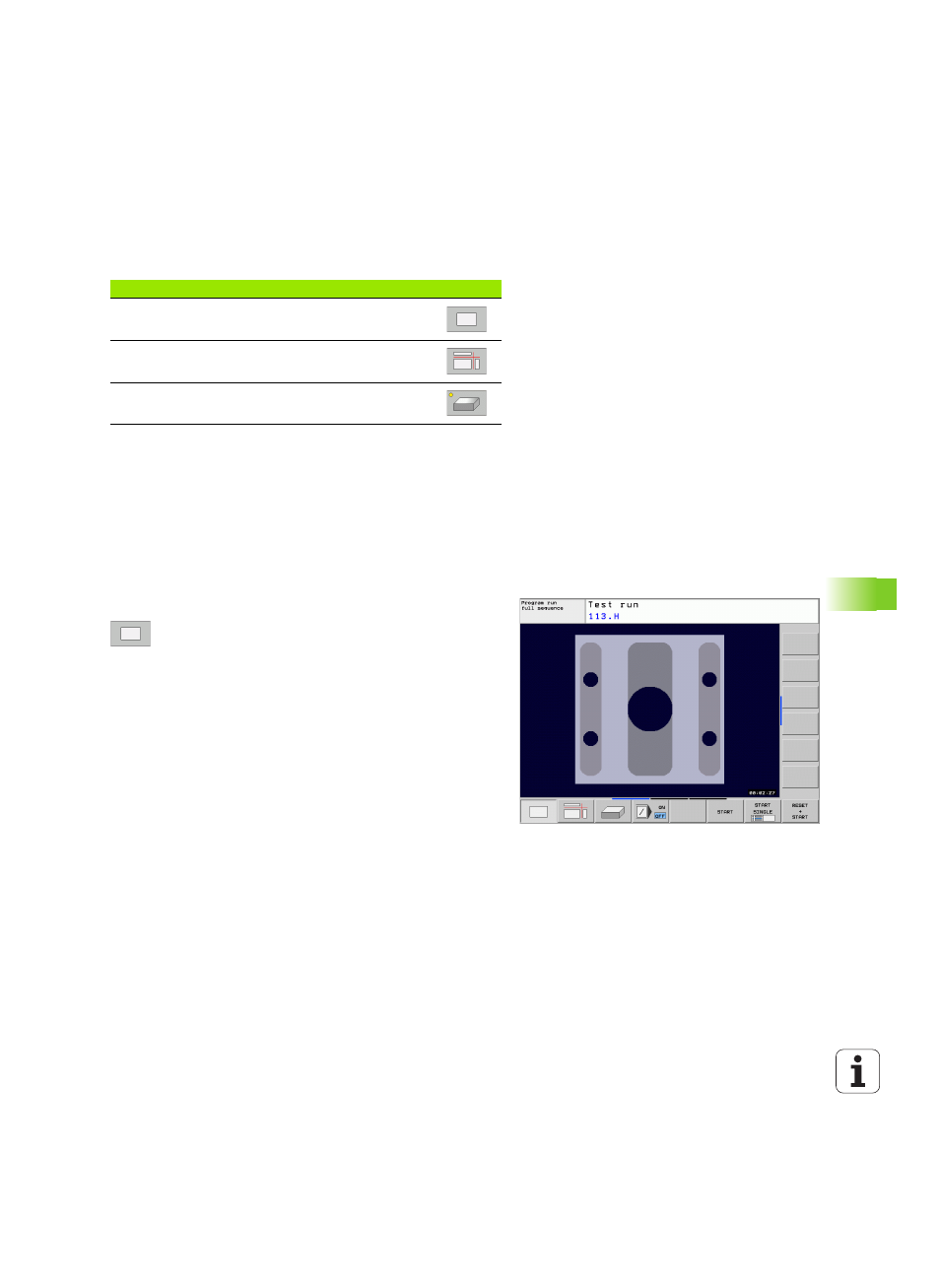

.1 Gráficos
Resumen: Vistas
En los modos de funcionamiento de Ejecución del pgm y en
Test del programa el TNC muestra las siguientes softkeys:
Limitaciones durante la ejecución del programa
Cuando el procesador del TNC esté saturado por cálculos muy
complicados o por superficies de mecanizado muy grandes, el
mecanizado no se puede simular gráficamente de forma simultánea.
Ejemplo: Planeado de la pieza con una herramienta grande. El TNC no
continua con el gráfico y emite el texto ERROR en la ventana del gráfico.
Sin embargo se sigue ejecutando el mecanizado.
Vista en planta
Esta simulación gráfica es la más rápida.
8 Seleccionar con la softkey la vista en planta
8 Para la representación de profundidad de este gráfico
es válido:
"Cuanto más profundo, más oscuro"
Vista Softkey
Vista en planta
Representación en tres planos
Representación 3D
