TNC 320 de HEIDENHAIN 379
1
1
.1 Gráficos

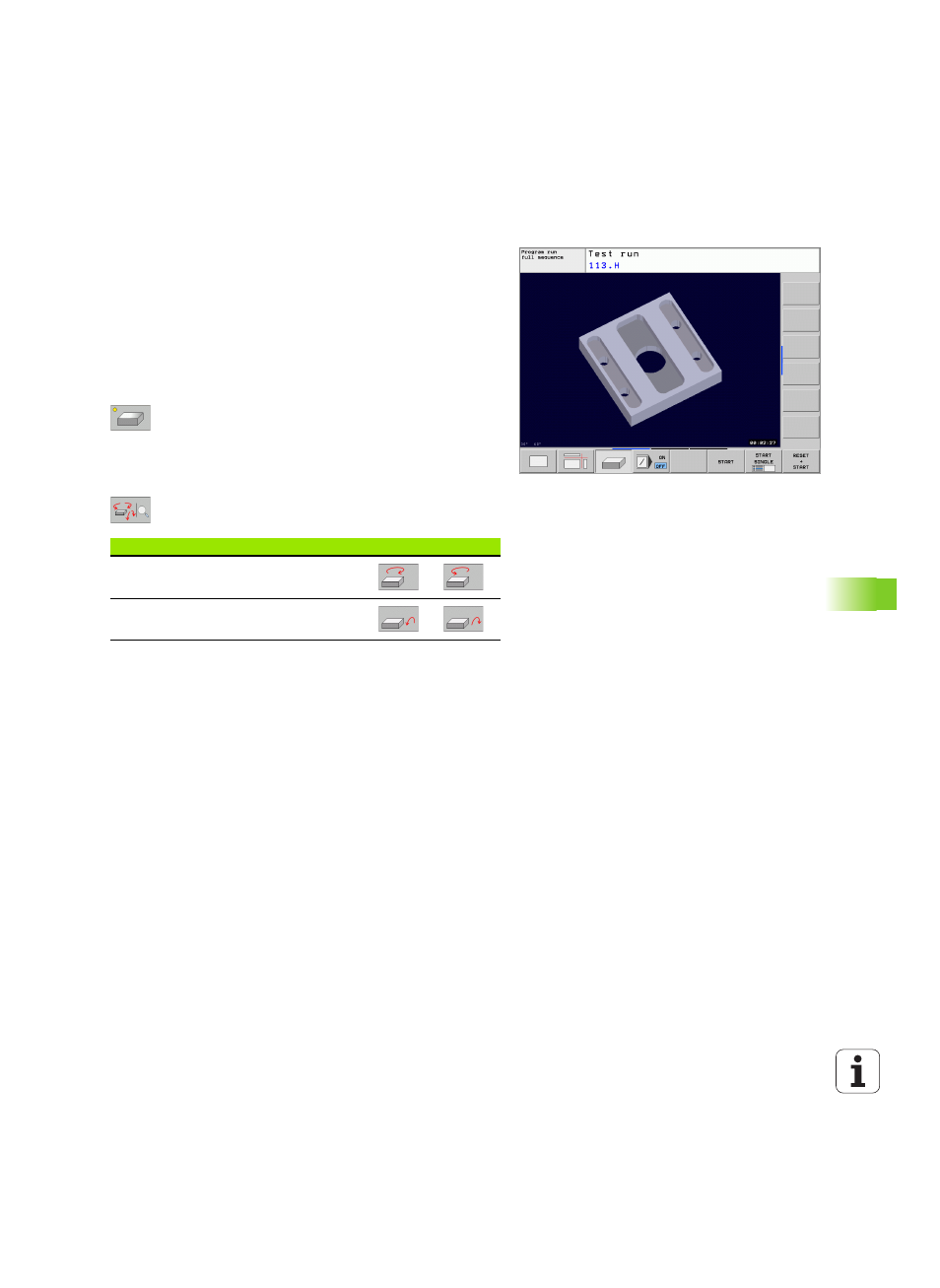

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D alrededor del eje vertical e
inclinarlo alrededor del eje horizontal. Los contornos del bloque para la
representación gráfica se representan mediante un marco.
Los contornos del bloque para la representación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, véase "Ampliación de una
sección", pág. 380.
8 Seleccionar la representación 3D con esta softkey.
Girar la representación 3D
8 Conmutar la carátula de softkeys hasta que aparece la softkey de
selección para las funciones Girar.
8 Seleccionar las funciones para girar:
Función Softkeys
Girar verticalmente la representación en
pasos de 15°
Girar horizontalmente la representación en
pasos de 15º
