8.5 Ciclos SL

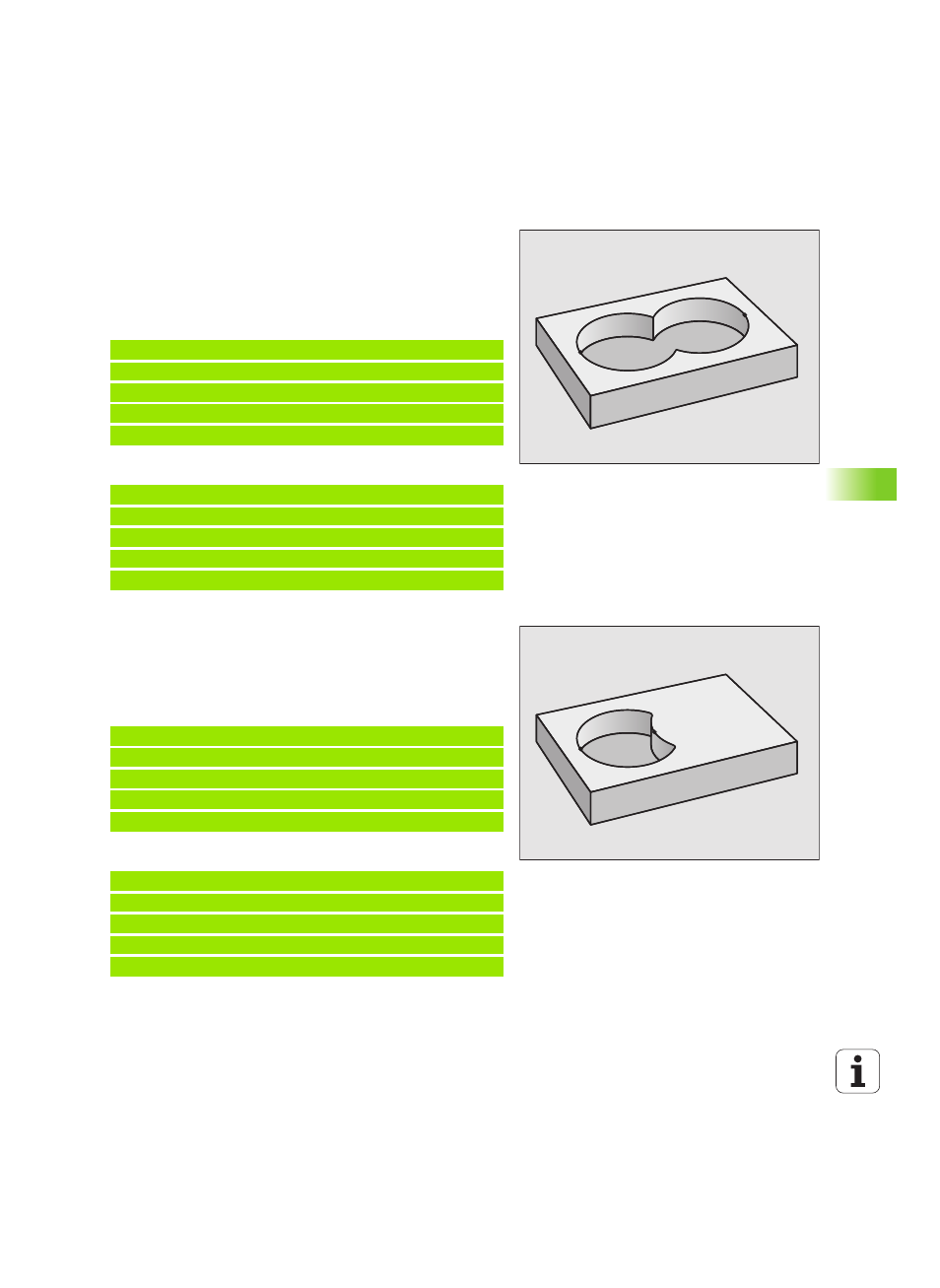

Superficie de "Sumas"
Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
„ Las superficies A y B tienen que ser cajeras
„ La primera cajera (en el ciclo 14) deberá comenzar fuera de la
segunda
Superficie A:
Superficie B:
Superficie como "Resta"
Se mecanizan la superficie A sin la parte que es común a B:
„ La superficie A debe ser una cajera y la B una isla
„ A tiene que comenzar fuera de B
„ B debe comenzar dentro de A
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
