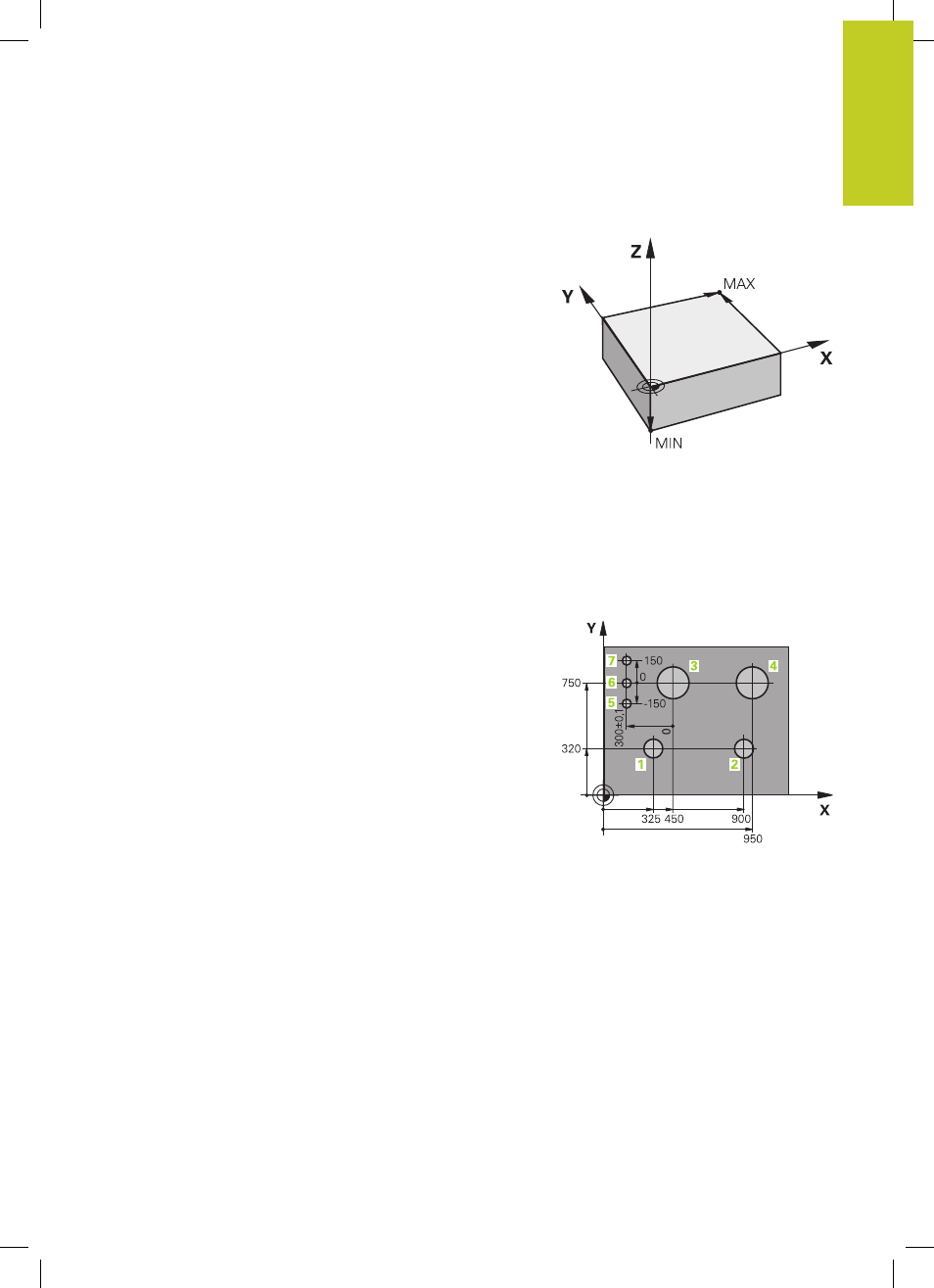

Seleccionar el punto de referencia
En el plano de una pieza se indica un determinado elemento de la
pieza como punto de referencia absoluto (punto cero), casi siempre
una esquina de la pieza. Al fijar el punto de referencia primero
hay que alinear la pieza según los ejes de la máquina y colocar la
herramienta para cada eje, en una posición conocida de la pieza.
Para esta posición se fija la visualización del TNC a cero o a un valor
de posición predeterminado. De esta forma se le asigna a la pieza
el sistema de referencia, válido para la visualización del TNC o para
su programa de mecanizado.
Si en el plano de la pieza se indican puntos de referencia relativos,
sencillamente se utilizaran los ciclos para la traslación de
coordenadas . Ciclos para la conversión de coordenadas: véase ver
página 431
Cuando el plano de la pieza no está acotado, se selecciona una
posición o una esquina de la pieza como punto de referencia,
desde la cual se pueden calcular de forma sencilla las cotas de las
demás posiciones de la pieza.
Fijar un punto de referencia con sistemas de palpación 3D: véase
ver "Fijar el punto de referencia con el sistema de palpación 3D
(Opción de Software #17 Touch Probe Functions)", página 287
Ejemplo
El croquis de la herramienta muestra los taladros ( 1 a 4 ), cuyas
mediciones se refieren a un punto de referencia absoluto con
las coordenadas X=0 Y=0. Los taladros (
5 a 7 ) se refieren a un
punto de referencia relativo con las coordenadas absolutas X=450
Y=750. Con el ciclo
DESPLAZAMIENTO DEL PUNTO CERO se
puede desplazar temporalmente el punto cero a la posición X=450,
Y=750, para programar los taladros (
5 a 7 ) sin tener que realizar
más cálculos.
