17.3 ISLA RECTANGULAR (ciclo 256)

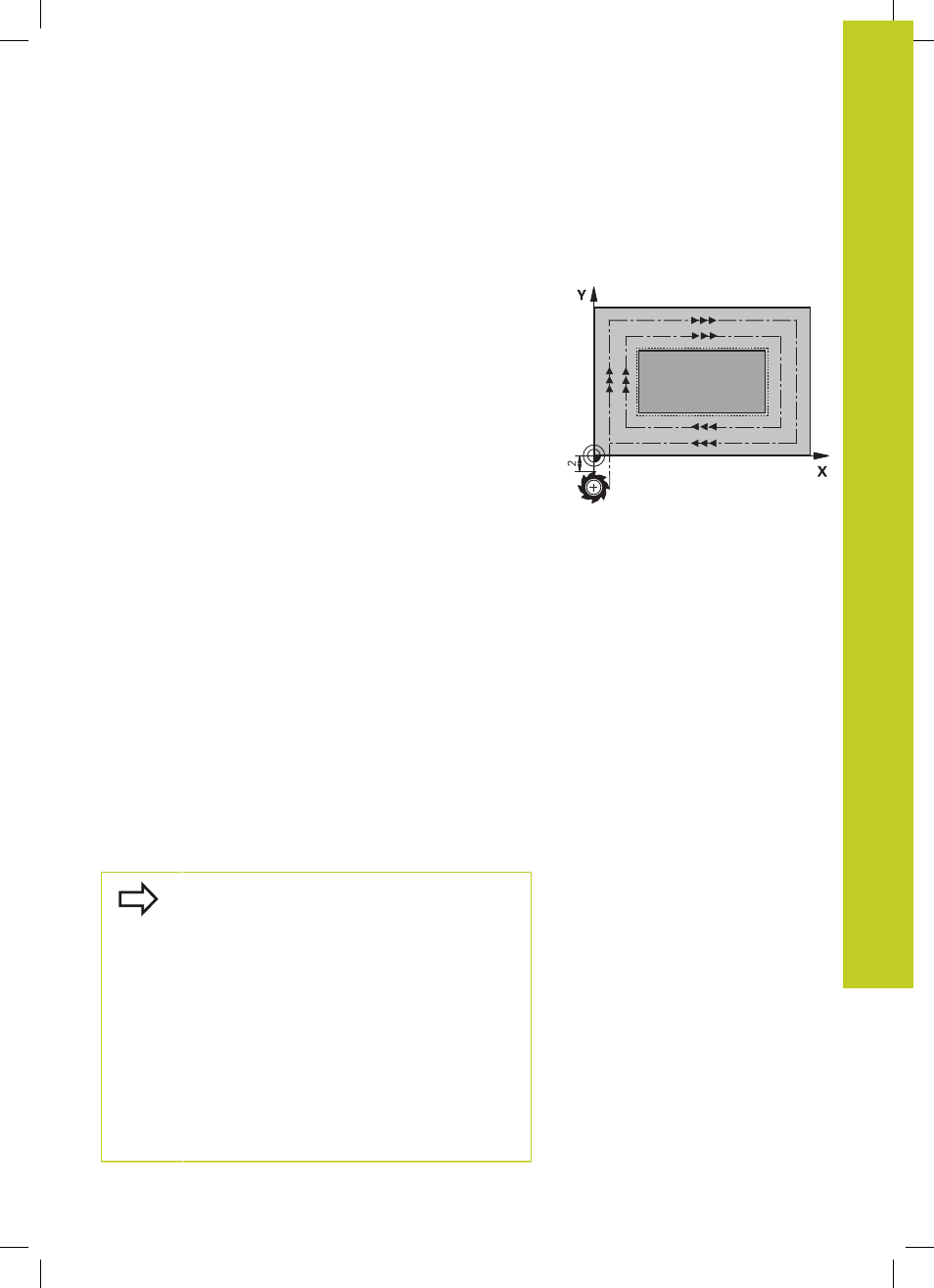

Desarrollo del ciclo
Con el ciclo 256 Isla rectangular es posible mecanizar una isla
rectangular. Si una cota de la pieza en bruto es mayor que el
incremento lateral máximo permitido, entonces el TNC realiza
varios incrementos laterales hasta alcanzar la dimensión final.
1 La herramienta se desplaza partiendo de la posición inicial
del ciclo (centro de la isla) en la dirección X negativa hasta la
posición inicial del mecanizado de la isla. La posición inicial
se encuentra desplazada hacia la izquierda lo equivalente a la
distancia de seguridad + radio de la herramienta, junto a la pieza
en bruto de la isla
2 En el caso de que la herramienta esté en la 2ª distancia
de seguridad, el TNC desplaza la hta. en marcha rápida
FMAX a la distancia de seguridad y desde allí, con avance de
profundización a la primera profundidad de paso
3 A continuación la herramienta lineal se desplaza
tangencialmente en el contorno de la isla y después fresa una
vuelta.
4 Si no se puede alcanzar una dimensión final en una vuelta, el
TNC aproxima la herramienta a la profundidad de aproximación
actual y después vuelve a fresar una vuelta. El TNC tiene en
cuenta la dimensión de la pieza en bruto, la dimensión final y
el incremento lateral permitido. Este proceso se repite hasta
alcanzar la dimensión final definida.
5 Si se requieren más aproximaciones, la herramienta se retira del
contorno hasta el punto de partida del mecanizado de isla
6 A continuación el TNC desplaza la herramienta a la siguiente
profundidad de aproximación y mecaniza la isla a dicha
profundidad
7 Este proceso se repite hasta alcanzar la profundidad de isla
programada
¡Tener en cuenta durante la programación!
Preposicionar la herramienta sobre el punto de
partida en el plano de mecanizado con corrección
de radio
R0. Tener en cuenta el parámetro Q367
(posición).
El TNC preposiciona la herramienta en el eje de
la herramienta de forma automática.
2ª Tener en
cuenta la 2ª Distancia de seguridad Q204.
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado. Si se
programa la profundidad = 0, el TNC no ejecuta el
ciclo.
El TNC reduce la profundidad de paso a la longitud de
corte LCUTS definida en la tabla de herramienta, en
el caso de que la longitud de corte sea más corta que
la profundidad de paso Q202 introducida en el ciclo.
