5.2 Datos de herramienta
Condiciones para la corrección de la herramienta
Normalmente, las coordenadas de las se programan tal como está
acotada la pieza en el plano. Para que el TNC pueda calcular la
trayectoria del punto central de la herramienta, es decir, que pueda
realizar una corrección de la herramienta, deberá introducirse la
longitud y el radio de cada herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en
el programa con la función
TOOL DEF o por separado en las tablas
de herramientas. Si se introducen los datos de la herramienta en
la tabla, existen otras informaciones específicas de la herramienta
(QV). Cuando se ejecuta el programa de mecanizado, el TNC tiene
en cuenta todas las informaciones introducidas.
Número de herramienta, Nombre de herramienta
Cada herramienta se caracteriza con un número del 0 a 32767.
Cuando se trabaja con tablas de herramienta, se pueden indicar
además nombres de herramientas. Los nombres de herramienta
pueden contener como máximo 32 caracteres.
La herramienta con el número 0 se ha definido como herramienta
cero y tiene longitud L=0 y radio R=0. En las tablas de
herramientas la herramienta T0 también debería definirse con L=0
y R=0.

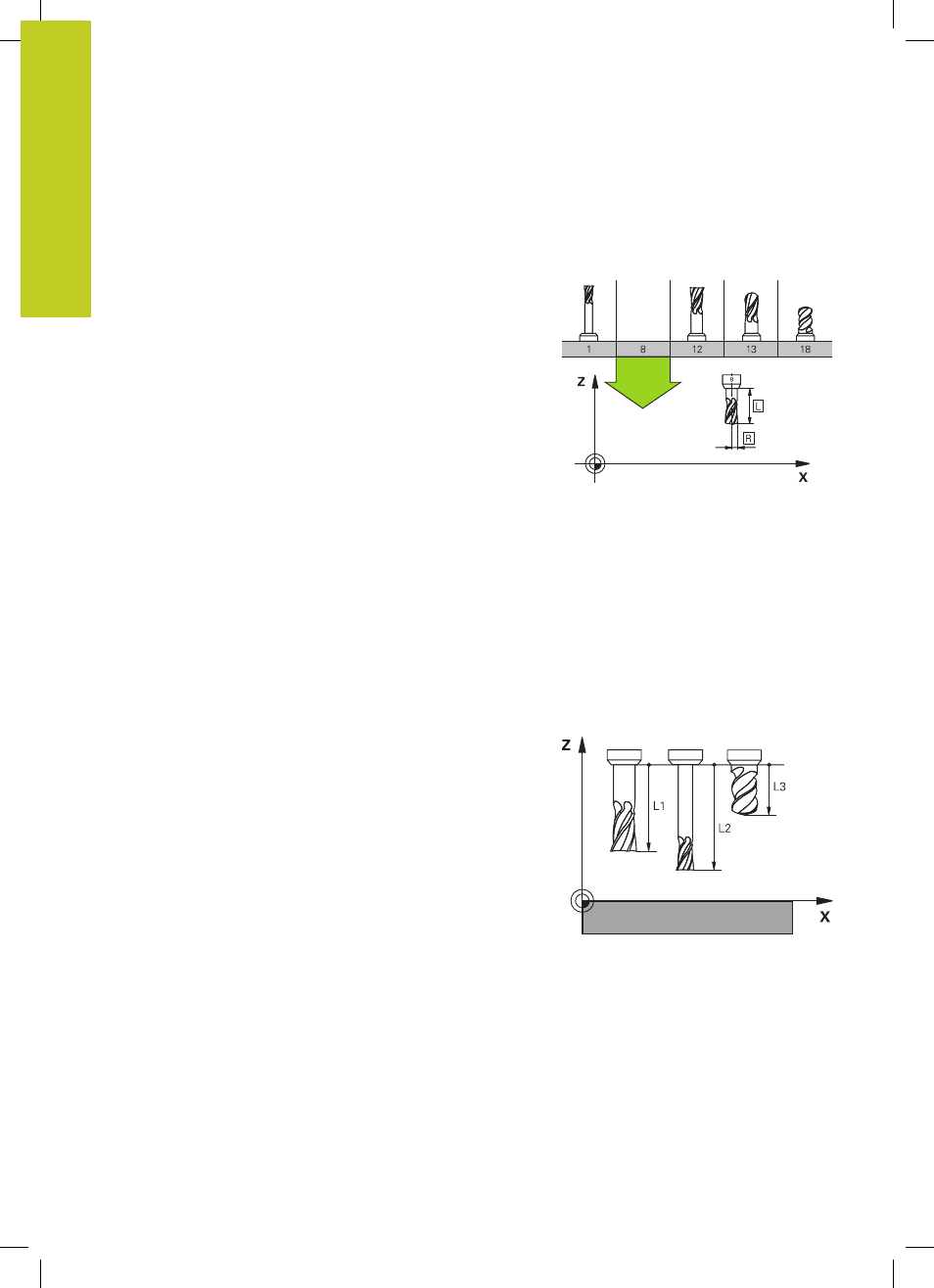

Longitud de la herramienta L
Debe introducirse la longitud de la herramienta L básicamente
como longitud absoluta referida al punto de referencia de la
herramienta.
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.
