ISLA RECTANGULAR (ciclo 256) 17.3
17
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
417

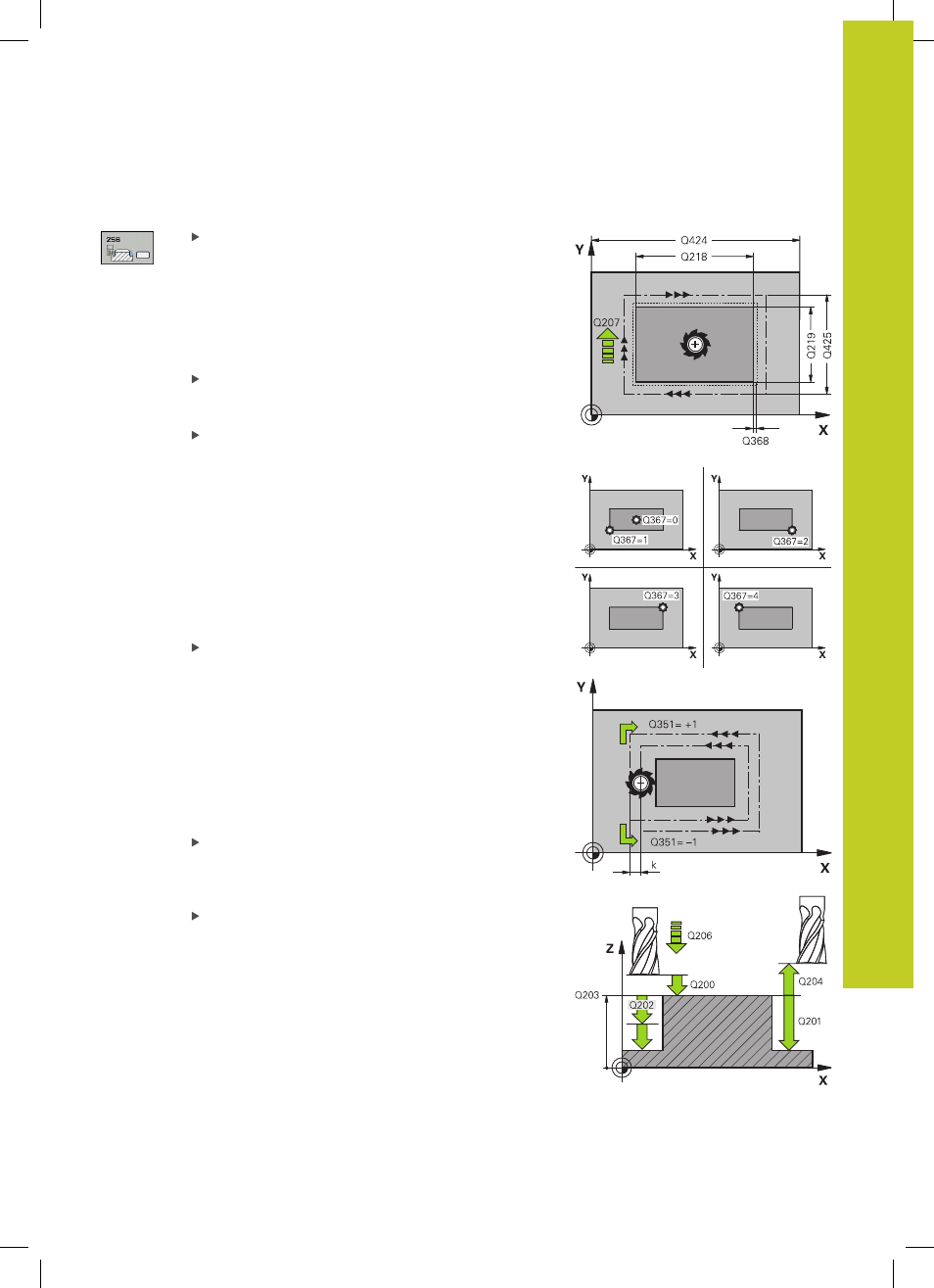

Parámetros de ciclo
Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado
La cara y la profundidad de acabado sólo se llevan
a cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
Longitud lado 1 Q218: Longitud de la isla, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
1 Q242: longitud de la pieza en bruto de la isla,
paralela al eje principal del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 1 mayor a la longitud lateral 1.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 1 y la dimensión final 1 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Longitud lateral 2 Q219: Longitud de la isla,
paralela al eje auxiliar del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 2 mayor a la longitud lateral 2.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 2 y la dimensión final 2 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
2 Q425: longitud de la pieza en bruto de la isla,
paralela al eje auxiliar del plano de mecanizado.
Campo de introducción 0 hasta 99999.9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
Campo de introducción -99999,9999 a 99999,9999
