Funcionamiento manual y ajuste
11.4 Fijar un punto de referencia sin palpador 3D
11
272
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014

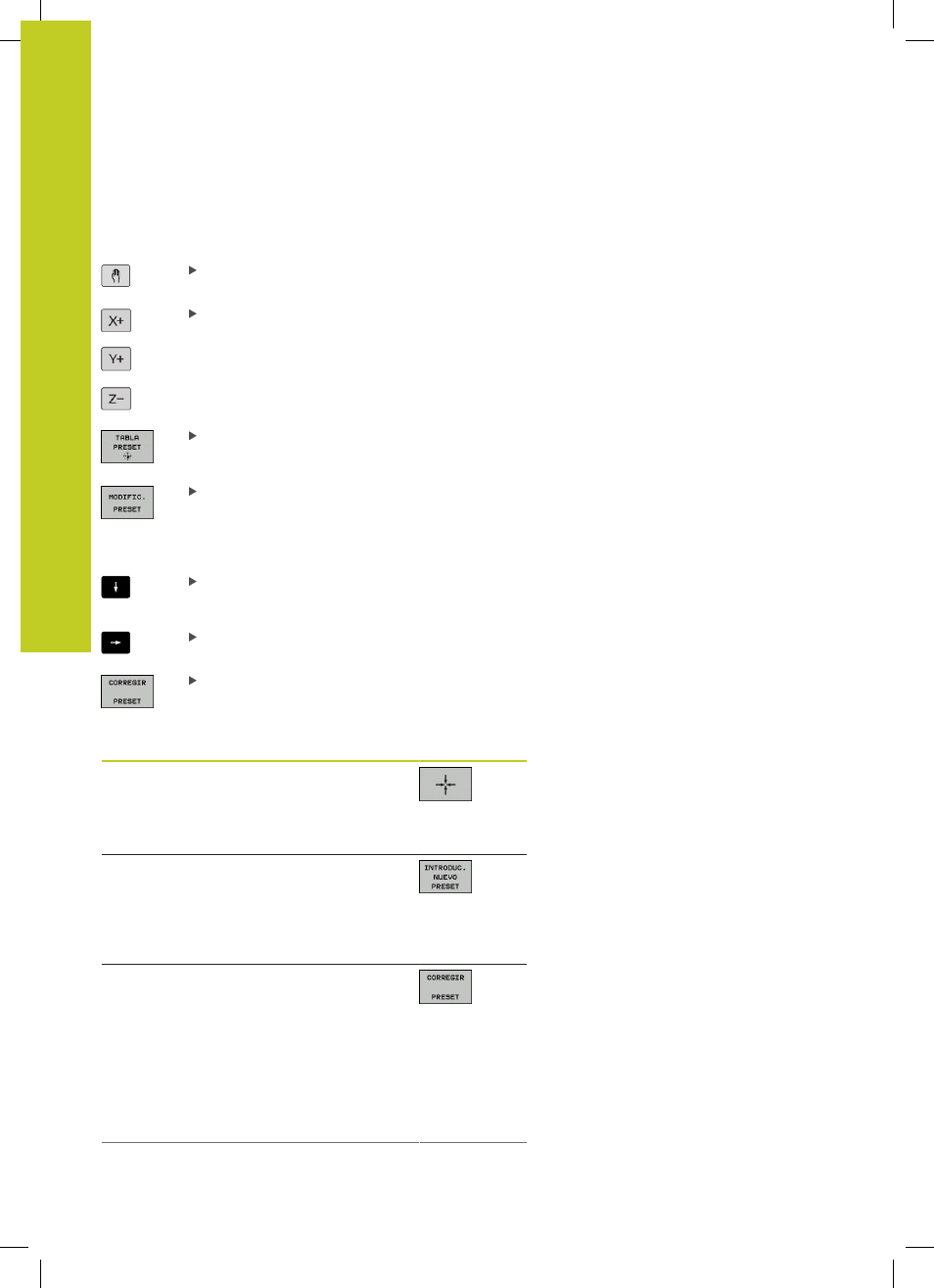

Memorizar puntos de referencia manualmente en la tabla de presets
Para memorizar puntos de referencia en la tabla de presets,
proceda de la siguiente manera:
Seleccionar el modo de funcionamiento
Manual
Desplazar la herramienta con cuidado hasta que
roce la pieza, o posicionar el reloj de medición
correspondientemente
Permitir la visualización de la tabla de presets:
el TNC abre la tabla de presets y sitúa el cursor
sobre la fila activa de la tabla
Seleccionar funciones para la introducción de
presets: el TNC muestra las posibilidades de
introducción disponibles en la barra de Softkeys.
Descripción de las posibilidades de introducción:
véase la siguiente tabla
Seleccionar la fila en la tabla de presets que
desea modificar (el número de fila corresponde al
número de preset)
En caso necesario, seleccionar la columna (eje) en
la tabla de presets que desea modificar
Seleccionar una de las posibilidades de
introducción disponibles mediante Softkey (véase
la siguiente tabla)
Función Softkey
Aceptar la posición real de la herramienta
(el reloj de medición) como nuevo punto de
referencia: la función memoriza el punto de
referencia solo en el eje en el cual está el
cursor luminoso
Asignar a la posición real de la herramienta
(el reloj de medición) un valor cualquiera: la
función memoriza el punto de referencia solo
en el eje en el cual está el cursor luminoso.
Introducir el valor deseado en la ventana
superpuesta
Desplazar un punto de referencia ya
memorizado en la tabla de presets de forma
incremental: La función memoriza el punto
de referencia solo en el eje en el cual está
el cursor luminoso. Introducir el valor de
corrección deseado de acuerdo con el signo
en la ventana superpuesta. Con la visualización
en pulgadas activa: introducir el valor en
pulgadas, el TNC convierte internamente el
valor introducido en mm um
