Corrección de la herramienta 5.3
5
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
157

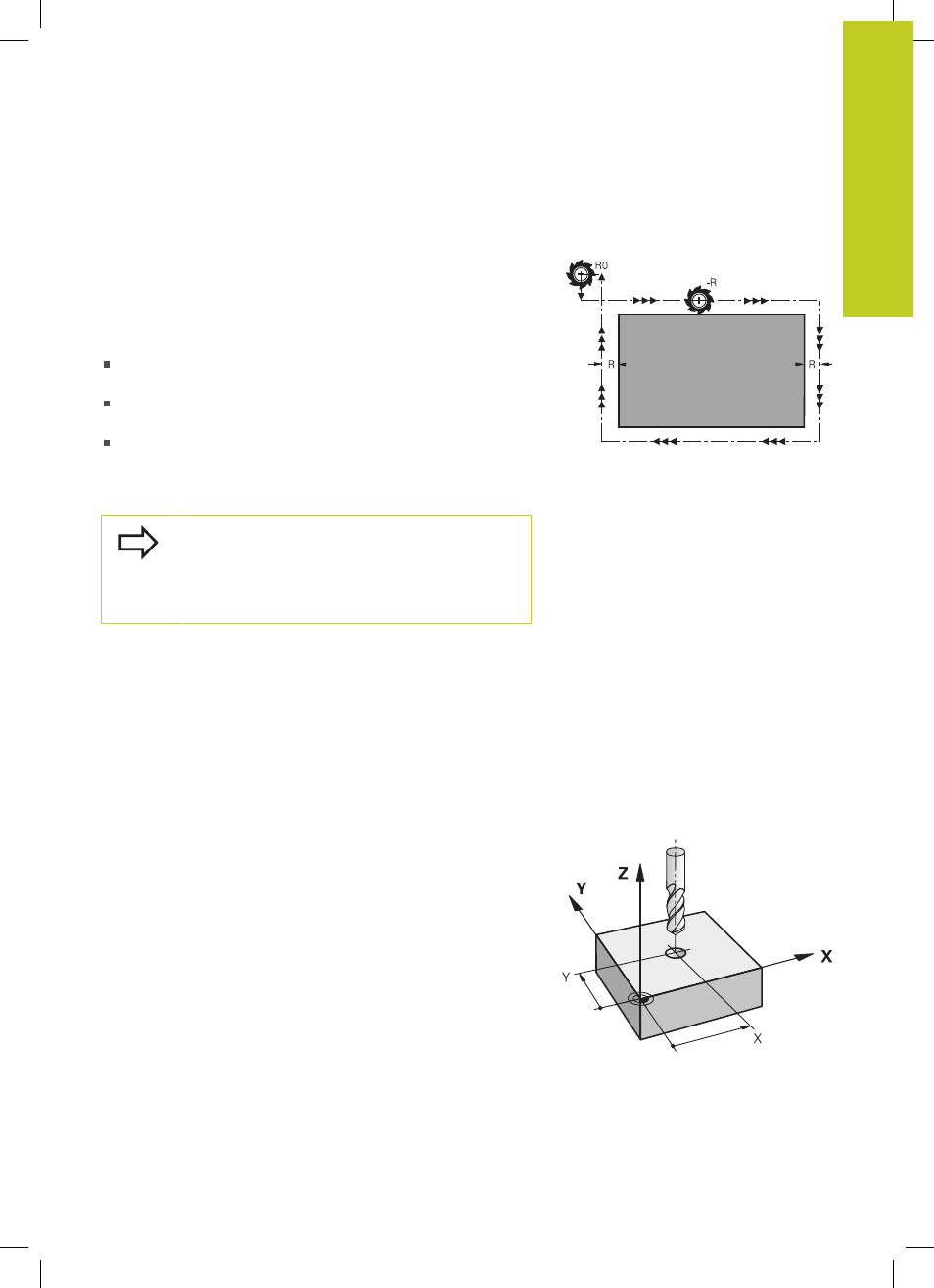

Corrección del radio de la herramienta para frases de
posicionamiento de eje paralelo
Con la ayuda de frases de posicionamiento paralelas al eje, el
TNC puede corregir el radio de la herramienta en el plano de
mecanizado. De este modo, se pueden introducir directamente
las cotas del dibujo, sin tener que convertir previamente las
posiciones. El recorrido de desplazamiento se acorta o se alarga lo
equivalente al radio de la herramienta
R+ prolonga el recorrido de la herramienta lo equivalente al radio
de la herramienta
R- acorta el recorrido de la herramienta lo equivalente al radio de
la herramienta
R0 posiciona la herramienta con el centro de la herramienta
La corrección de radio actúa en cuanto se accede a una
herramienta y se desplaza en el plano de mecanizado con de un
movimiento paralelo al eje con
R+/R-.
La corrección del radio no actúa en posicionamientos
en el eje del cabezal.
En una frase de posicionamiento que no contiene
ningún dato para la corrección del radio, permanece
activa la última corrección del radio seleccionada.
En la corrección del radio el TNC tiene en cuenta los valores delta
tanto de la frase
TOOL CALL, como de la tabla de herramientas:
Valor de corrección =
R + DR
TOOL CALL
+
DR
TAB
con
R: Radio de la herramienta R desde la frase TOOL DEF o
desde la tabla de herramientas
DR
TOOL
CALL
:
Sobremedida
DR para el radio de una frase TOOL
CALL
DR
TAB
: Sobremedida DR para el radio de una tabla de htas.
Movimientos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre las coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
