Ciclos de taladrado y de roscado con macho
16.12 ROSCADO NUEVO sin portabrocas de compensación GS (Ciclo 207)
16
406
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
¡Atención: Peligro de colisión!
Con el parámetro de máquina
displayDepthErr se
determina, si el TNC debe emitir un aviso de error
cuando se introduzca una profundidad positiva (on) o
no (off).
Deberá tenerse en cuenta que con una profundidad
introducida positiva , el TNC invierta el calculo de
la posición previa. ¡La herramienta se desplaza en el
eje de la herramienta a la distancia de seguridad con
marcha rápida
bajo la superficie de la pieza!

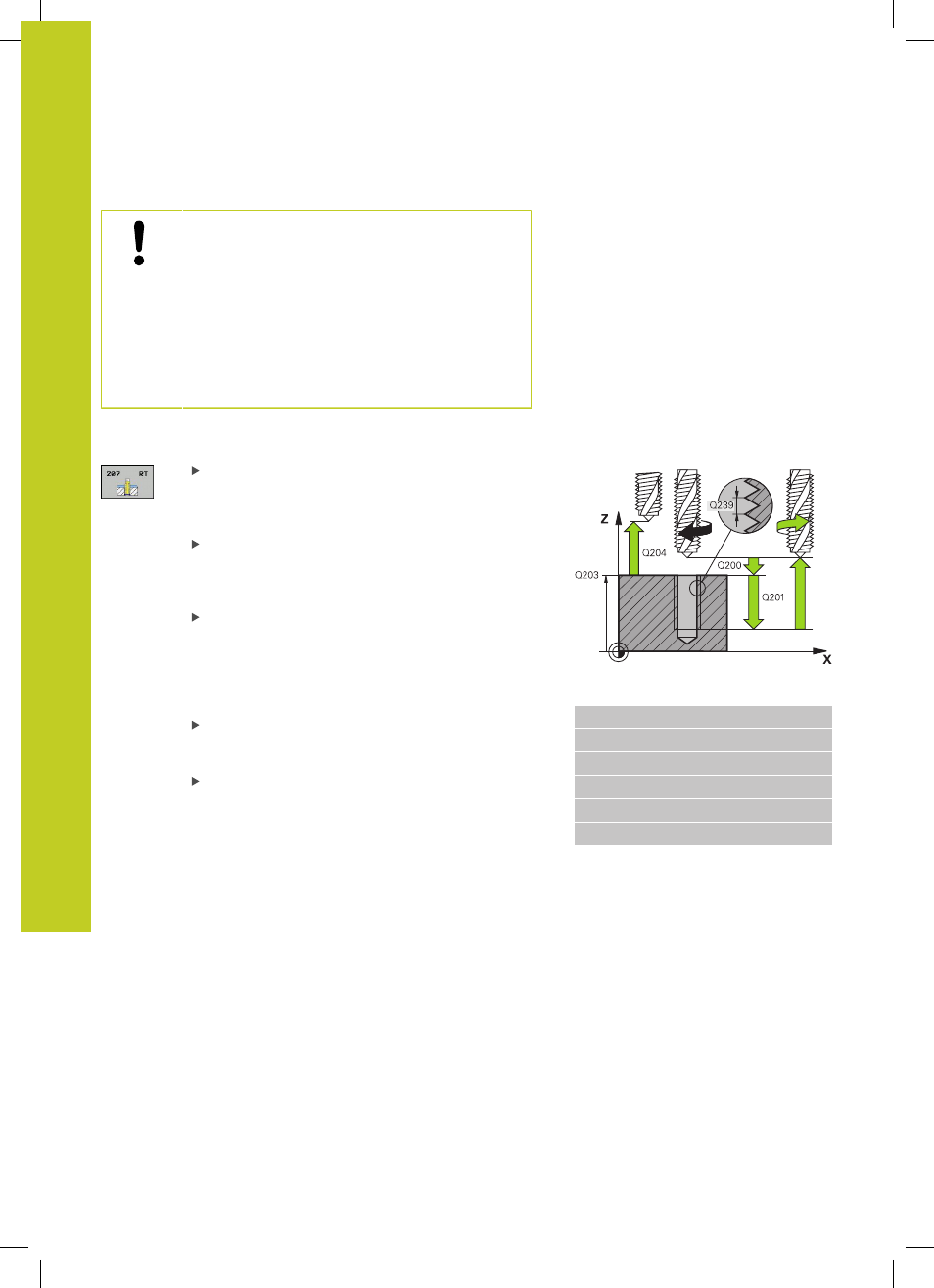

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas
Campo de introducción -99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Frases NC
26 CYCL DEF 207 ROSCADO GS NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
