II - 4
Conexión de datos
POSITIP 855
Información técnica
73
II - 4
13
10
7
4
1
14
18
21
25
X 3 1 ( V . 2 4 / R S - 2 3 2 - C )
Conexión de datos V.24/RS-232
Con la conexión de datos del POSITIP, se pueden archivar programas
y parámetros de funcionamiento en discos y emitir o memorizar
coordenadas.
Para transmitir programas, véase el capítulo I - 4, y para transmitir
parámetros de funcionamiento, el capítulo II -2.
En este capítulo se explica el Ajuste de la transmisión de datos:
• Distribución de pines de la conexión de datos del POSITIP
• Nivel de la señal
• Conexionado entre cable y conector
• Velocidad de transmisión (velocidad en baudios)
• Formato de datos
Posibilidades de conexión
La conexión de datos en serie V.24 / RS-232-C se encuentra en el
conector X31 de la parte posterior del POSITIP. En este conector se
pueden acoplar los siguientes aparatos:
• Unidad de discos FE 401 de HEIDENHAIN
• Impresora con conexión de datos en serie
• Ordenador personal (PC) con conexión de datos en serie
La unidad de discos FE 401 de HEIDENHAIN está
preparada para la conexión de datos inmediata.
Distribución de pines para la conexión de datos del POSITIP en el conector X31
Pin
Distribución
1
CHASSIS GND
- carcasa
2
TXD
- datos de emisión
3
RXD
- datos de recepción
4
RTS
- solicitud de emisión
5
CTS
- preparada para la emisión
6
DSR
- emisor preparado
7
SIGNAL GND
- dimensiones de la señal
20
DTR
- receptor preparado
8 a 19
sin conexión
21 a 25
sin conexión
Nivel de las señales
Señal
Nivel de la señal
Nivel de la señal
"1" = "activo"
"0" = "inactivo"
TXD, RXD
– 3 V a – 15 V
+ 3 V a + 15 V
RTS, CTS
+ 3 V a + 15 V
– 3 V a – 15 V
DSR, DTR

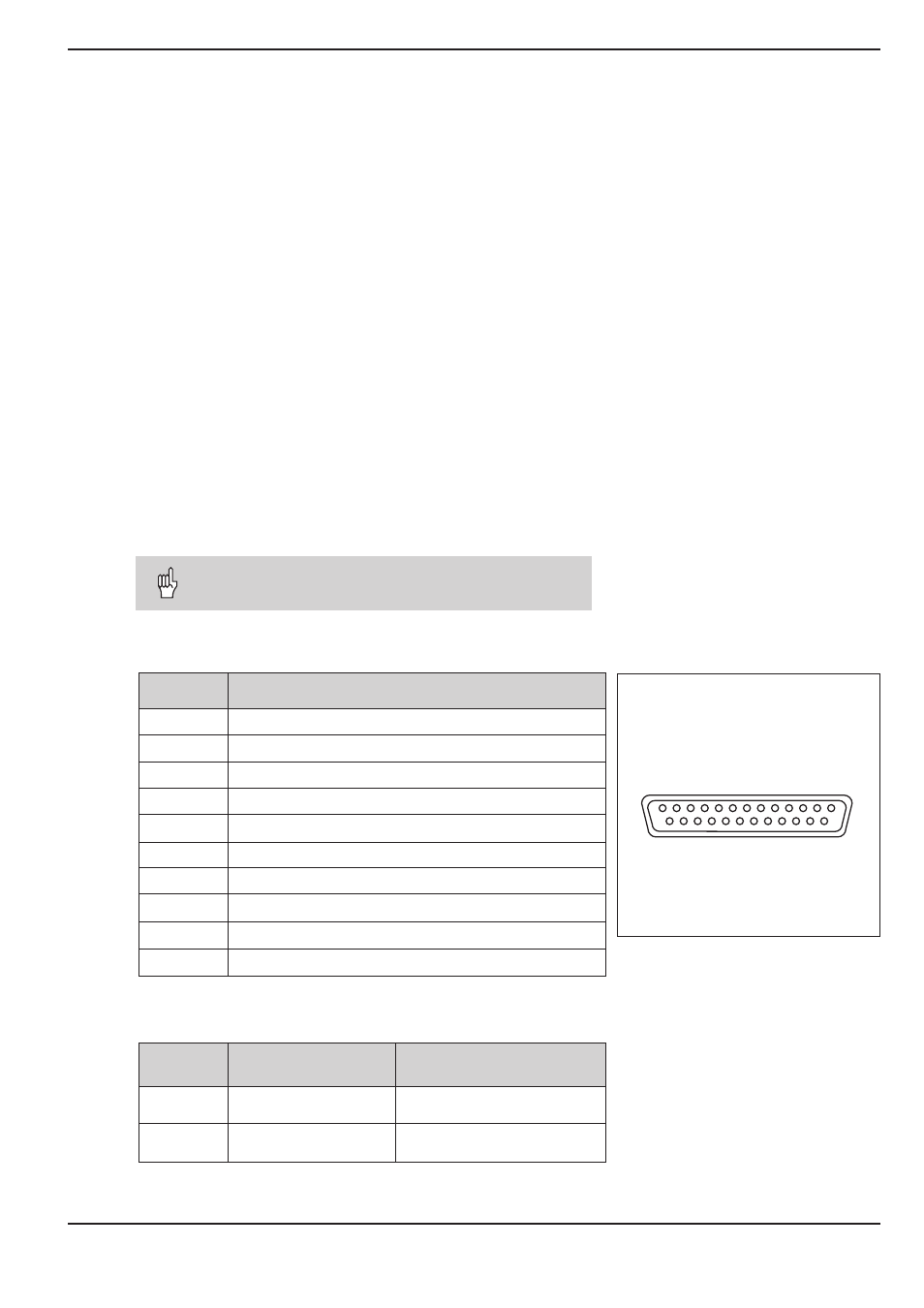

Fig. 38: Distribución de pines de la conexión
de datos V.24 / RS-232-C
