I - 3
Programación del POSITIP
POSITIP 855
Modo de empleo
37

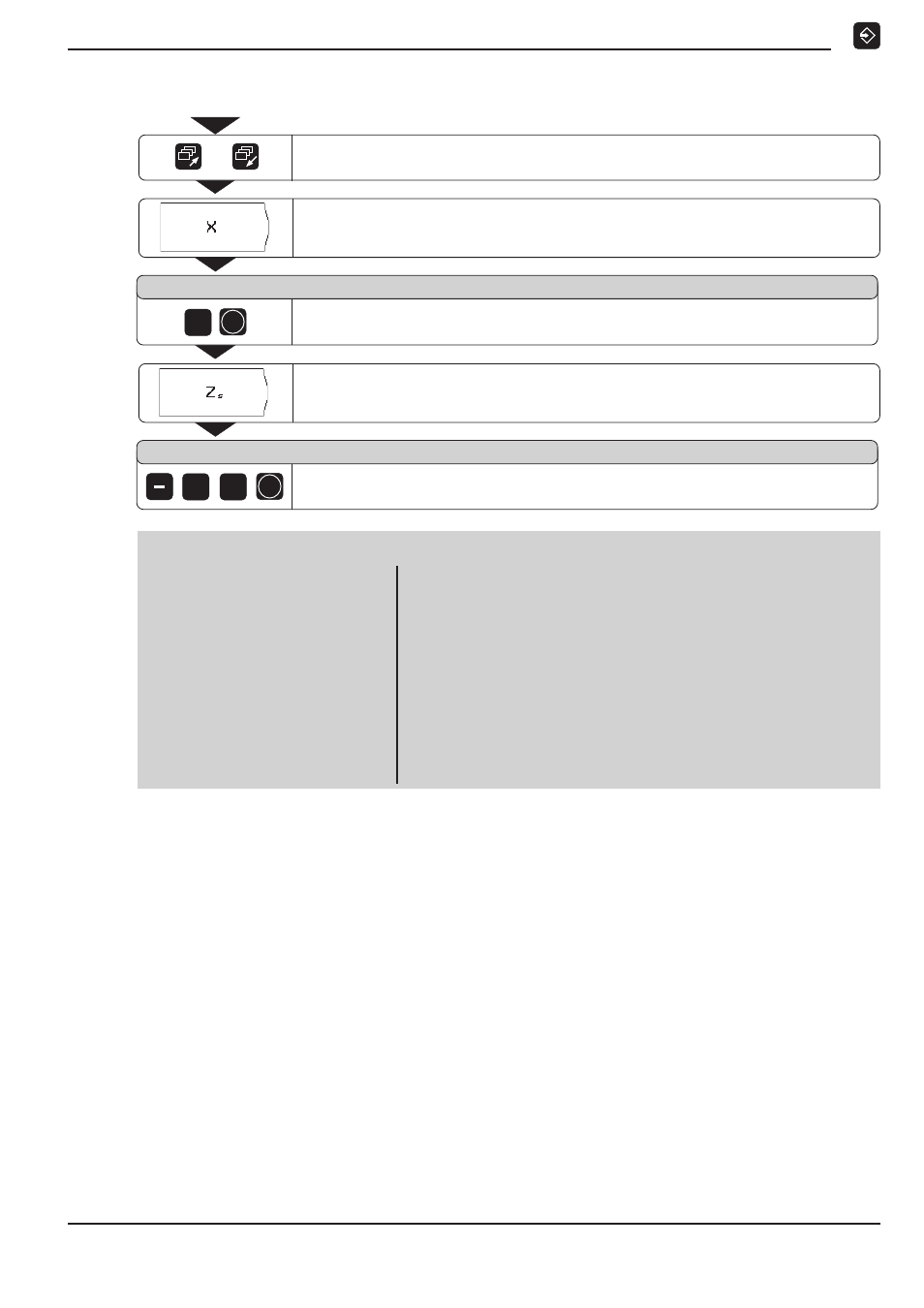

Ciclo Arranque de viruta
Pasar página hasta la primera carátula de softkeys.
/
Seleccionar el eje de coordenadas (eje X).
Valor nominal de la posición ?
ENT
5
Seleccionar el eje de coordenadas ( eje Z
S
).
Valor nominal de la posición ?
ENT
3
0
Frases de programa
0
BEGIN PGM 20
MM
Principio del programa, nº del programa y sistema métrico
1
X+80.000
Posicionamiento previo de la herramienta en el eje X
2
Z+20.000
Posicionamiento previo de la herramienta en el eje Z
3
X+50.000
Llegada a la pieza (eje X)
4
Z+0.000
Llegada a la pieza (eje Z)
5
CYCL 3.0 ARRAN. VIR.
A continuación las coord. para el ciclo de arranque de viruta
6
X+10.000
Coordenada X del escalón
7
Z–30.000
Coordenada Z del escalón
8
X+80.000
Retirar (eje X)
9
Z+20.000
Retirar (eje Z)
10
END PGM 20
MM
Final del programa, nº del programa y sistema métrico
El ciclo se ejecuta en el modo de funcionamiento
EJECUTAR
PROGRAMA
(véase capítulo I - 4) en cuantas aproximaciones se
desee a través del "Desplazamiento a cero".
Introducir el
Valor nominal de la pos.
( X = 5 mm ). Confirmar introducción.
Introducir el
Valor nom. de la pos.
( Z
S
= – 30 mm). Confirmar introducción.
