Trabajar con el POSITIP – Funciones iniciales
POSITIP 855
Modo de empleo
17

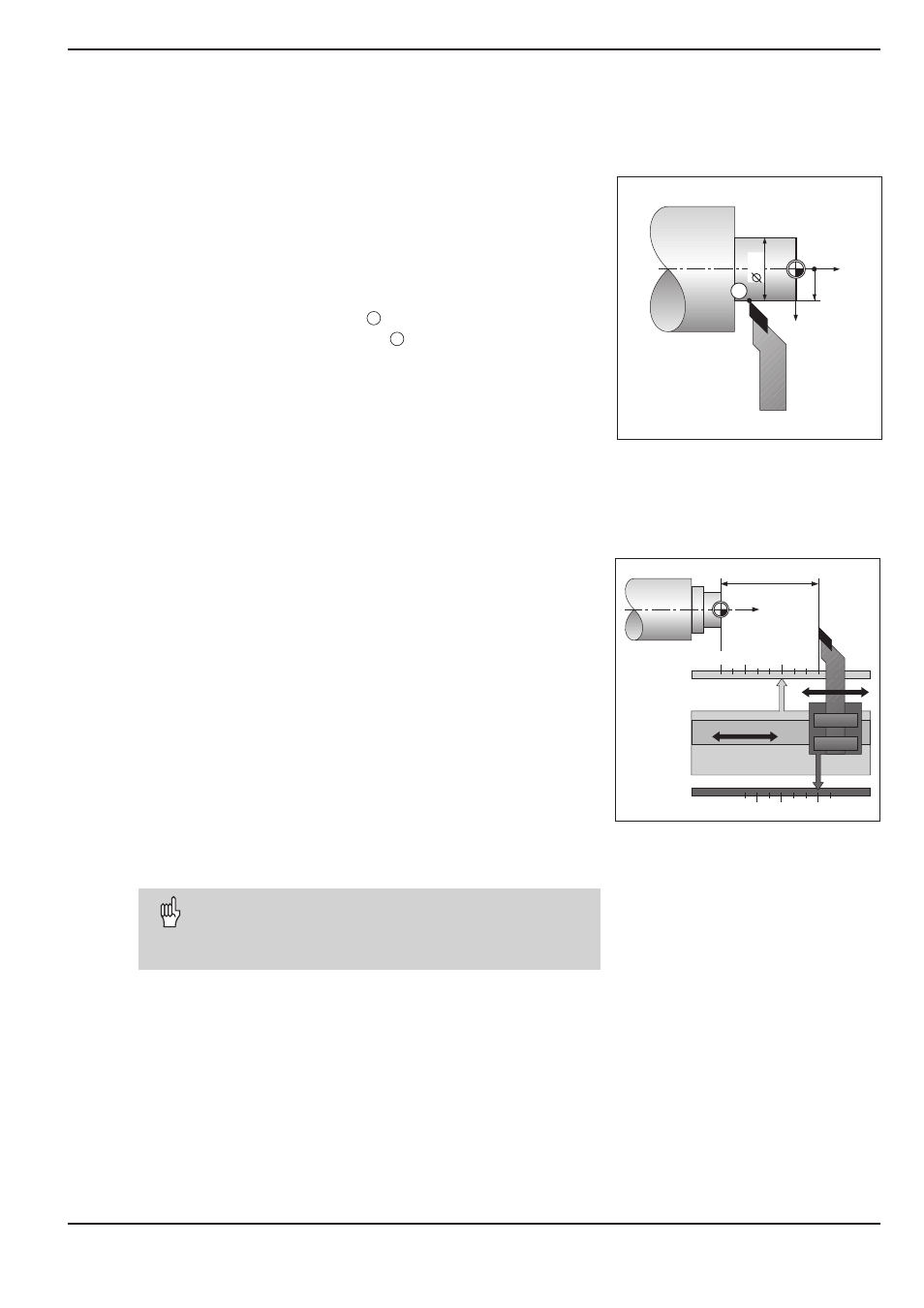

Fig. 17: Pieza según el ejemplo
"Visualización individual y de suma"
Selección de los distintos tipos de visualizaciones
Selección de la visualización radio o diámetro
En el plano, normalmente las piezas cilíndricas se acotan según su
diámetro. Para el mecanizado, la herramienta se posiciona en el
eje de refrentar según el valor del radio.
El POSITIP puede visualizar tanto los valores del diámetro como los
del radio.
Cuando el POSITIP visualiza el diámetro de un eje, detrás del valor
de la posición aparece el símbolo "
∅
".
Ejemplo:Visualización del radio
X
= 20 mm
Visualización del diámetro
X
= 40
∅
mm
Conmutación de la visualización:
➞ Pulsar la tecla MOD.
➞ Pasar página con la tecla de la flecha horizontal hasta tener la
carátula con la softkey
Radio
o la softkey
Diámetro
.
➞ Si se desea la otra forma de visualización, pulsar la softkey
correspondiente: automáticamente salta al otro estado
Selección de la visualización individual o de suma
Visualización individual:
El POSITIP indica las posiciones del carro de bancada y del superior
por separado. Las visualizaciones se refieren a los puntos cero
fijados para cada eje. Sólo se modifica la visualización de la
posición del eje, cuyo carro se desplaza.
El POSITIP indica el carro superior con una "O" pequeña,
p.ej. Z
O
.
Visualización de suma:
El POSITIP suma los valores de ambos carros con el signo
correcto. La visualización de suma muestra la posición absoluta de
la herramienta, en relación al cero pieza.
Cuando el POSITIP visualiza una suma, junto a la denominación del
eje aparece una "S" pequeña, p.ej. Z
S
.
Ejemplo:Visual. individual en fig. 17:
Z = +25.000 mm
Z
O
= +15.000 mm
Visual. de suma en fig.17:
Z
S
= +40.000 mm
El POSITIP sólo indica correctamente la suma cuando al
fijar el punto de referencia para la "suma", se hayan
sumado e introducido realmente los valores de las posi-
ciones de los diferentes carros.
.
Conmutación de la visualización:
➞ Pulsar la tecla MOD.
➞ Pasar página hasta visualizar la carátula con la softkey
Suma
o la
softkey
Indiv
.
➞ Si desea la otra forma de visualización,
pulsar la softkey correspondiente:
automáticamente salta al otro estado.
