I - 1 Nociones básicas para la indicación de posiciones
8 Modo de empleo POSITIP 855
Nociones básicas para la indicación de posiciones
Fijación del punto de referencia
Normalmente para el mecanizado de una pieza, en el plano de la
misma, la superficie frontal de la pieza y el eje de rotación indican
el "punto de referencia absoluto" de dicha pieza.
Mediante la fijación del punto de referencia se asigna el origen del
sistema de coordenadas absolutas.
Z
X

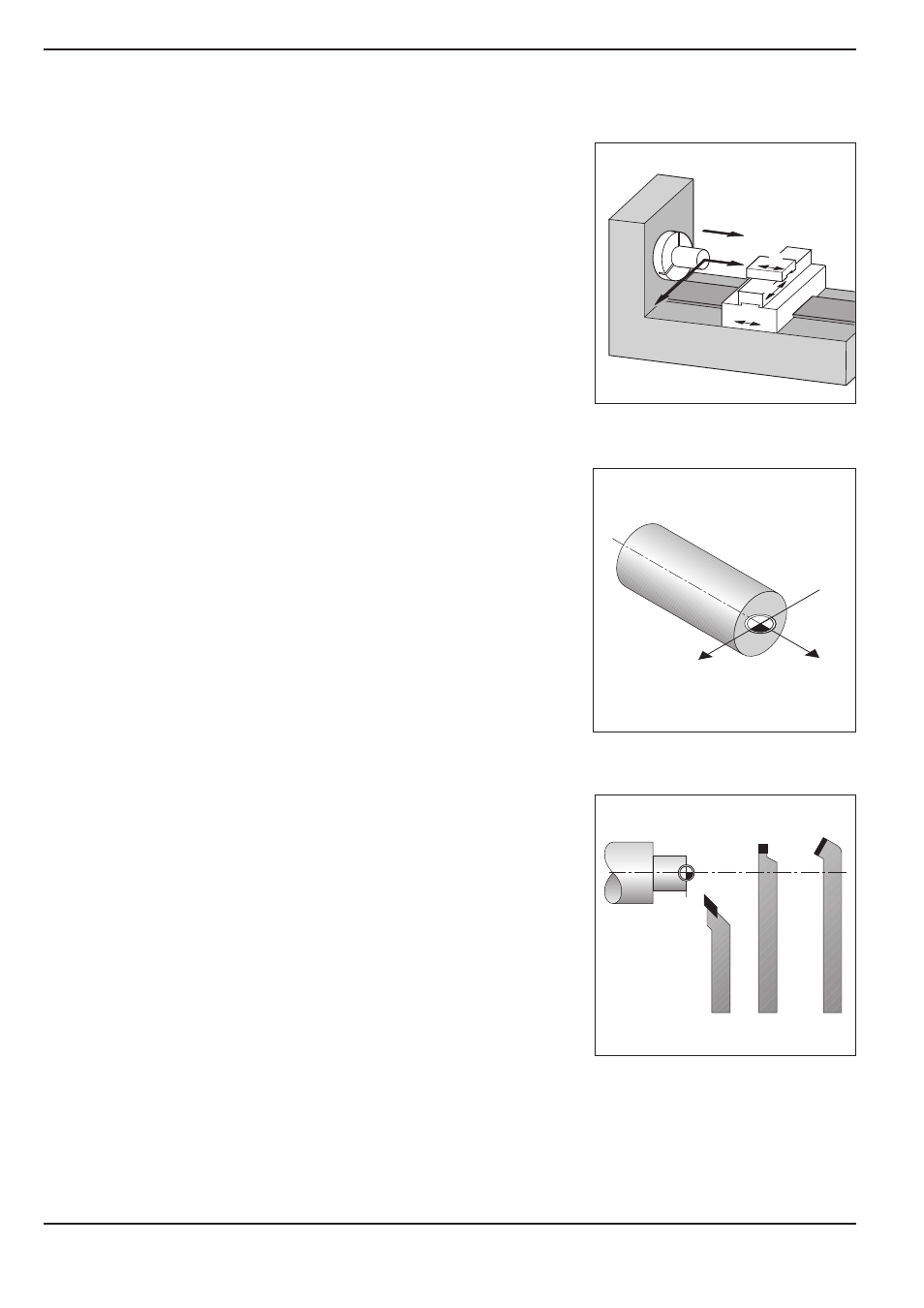

Fig. 5: Las herramientas representadas tienen
diferentes dimensiones
Fig. 4: El origen del sistema de coordenadas
cartesianas es el punto cero de la pieza
T1 T2 T3
Calcular e introducir los datos de la herramienta
El POSITIP deberá indicar la posición absoluta independientemente
de la longitud de la herramienta y de la forma de la misma. Para
ello se calculan e introducen (se fijan) los datos de la herramienta.
Para ello hay que "rozar" la pieza con la cuchilla de la herramienta e
introducir el valor de la posición.
En el POSITIP se pueden fijar los datos de hasta 99 herramientas.
Si se fija de nuevo el punto de referencia, todos los datos de la
herramienta se referirán al nuevo punto de referencia de la pieza.
A partir de la página 19 hay una serie de ejemplos.
Carro de refrentar, de bancada y superior
En los tornos convencionales la herramienta está sujeta a un carro
en cruz, que se desplaza según la dirección X (carro de referentar)
y según la dirección Z (carro de bancada).
Generalmente encima del carro de bancada se tiene el carro
superior. Dicho carro superior también se desplaza en la dirección
del eje Z y tiene la denominación de eje de coordenadas Z
O
.
Z
Z
O
X
+Z
+X
+Z
O
Fig. 3: Ejes que se desplazan en un torno
