I - 2
Trabajar con el POSITIP – Funciones iniciales
POSITIP 855
Modo de empleo
21

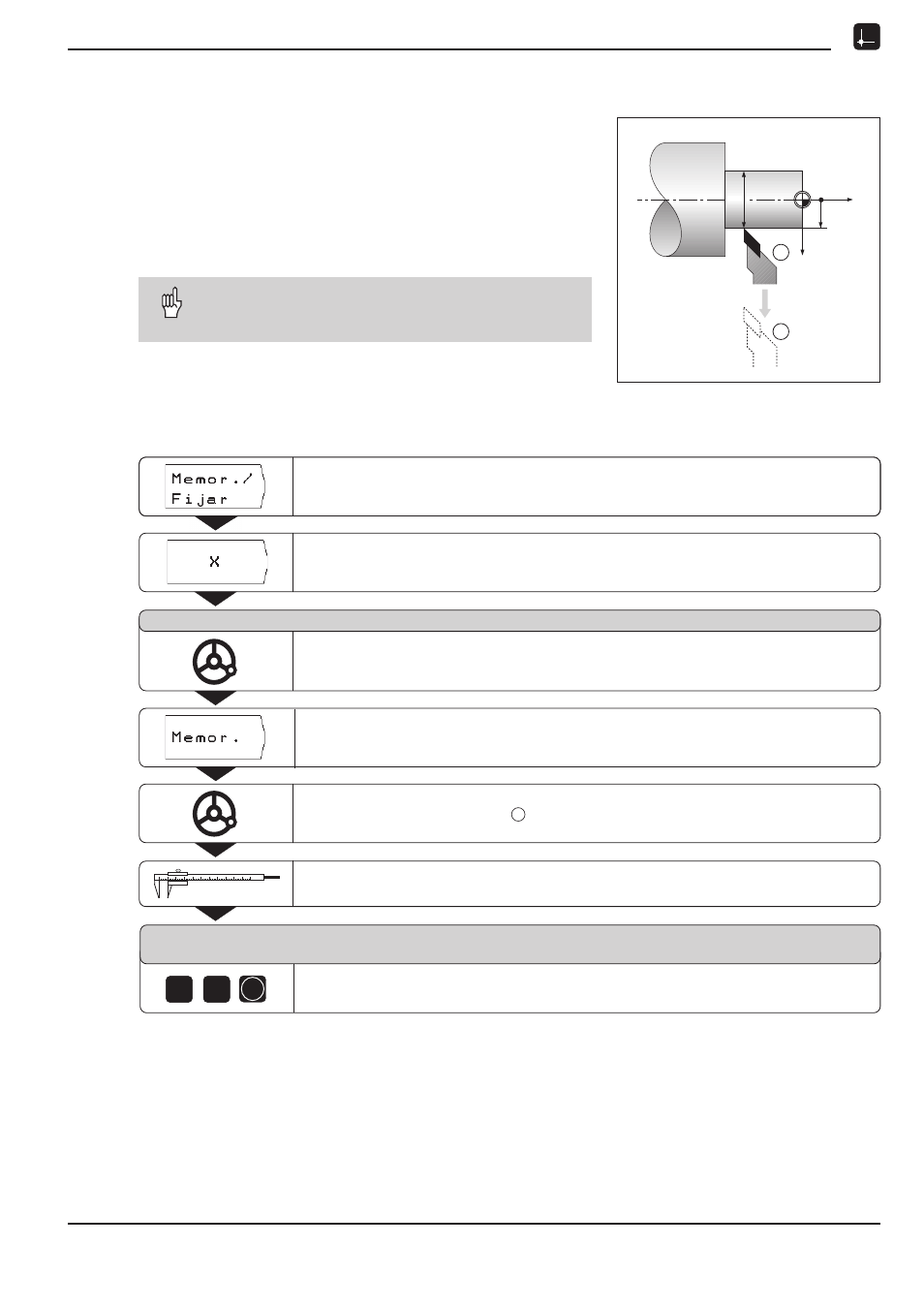

Ejemplo: introducir los datos de la herramienta desconociendo
el diámetro de la pieza
En este ejemplo se procede de la siguiente forma:
Se gira la pieza y se congela la posición de la herramienta con la
función
Memorizar
.
Después se retira la herramienta, se mide el diámetro y se fija la
posición congelada al valor medido.
El valor a introducir depende de si se ha seleccionado
la visualización del radio o del diámetro.
.
Preparación:
➞ Seleccionar el número de la herramienta con las teclas cursoras
verticales.
?
1
Z
?
X
2
Introducción de los datos de la herramienta y fijación del punto de referencia
Modo de funcionamiento:
VALOR ACTUAL
Seleccionar el eje, p.ej. eje X.
Girar la pieza en el eje X.
Congelar la posición (se memoriza).
Retirar, p.ej. a la posición .
Medir la pieza.
Introducir el valor de X
+ 0
1
5
ENT
Introducir el diámetro o el radio medidos, p.ej. 15 mm.
Confirmar la introducción del valor memorizado.
Girar en el eje X
El POSITIP memoriza los datos de la herramienta en un número de
herramienta de la tabla.
Interrupción de la función Memorizar/fijar
Con la softkey
Interrupción
se puede interrumpir en cualquier
momento la función
Memorizar/fijar.
Seleccionar
Memorizar/fijar.
