II - 1
Montaje y conexión eléctrica
POSITIP 855
Información técnica
61

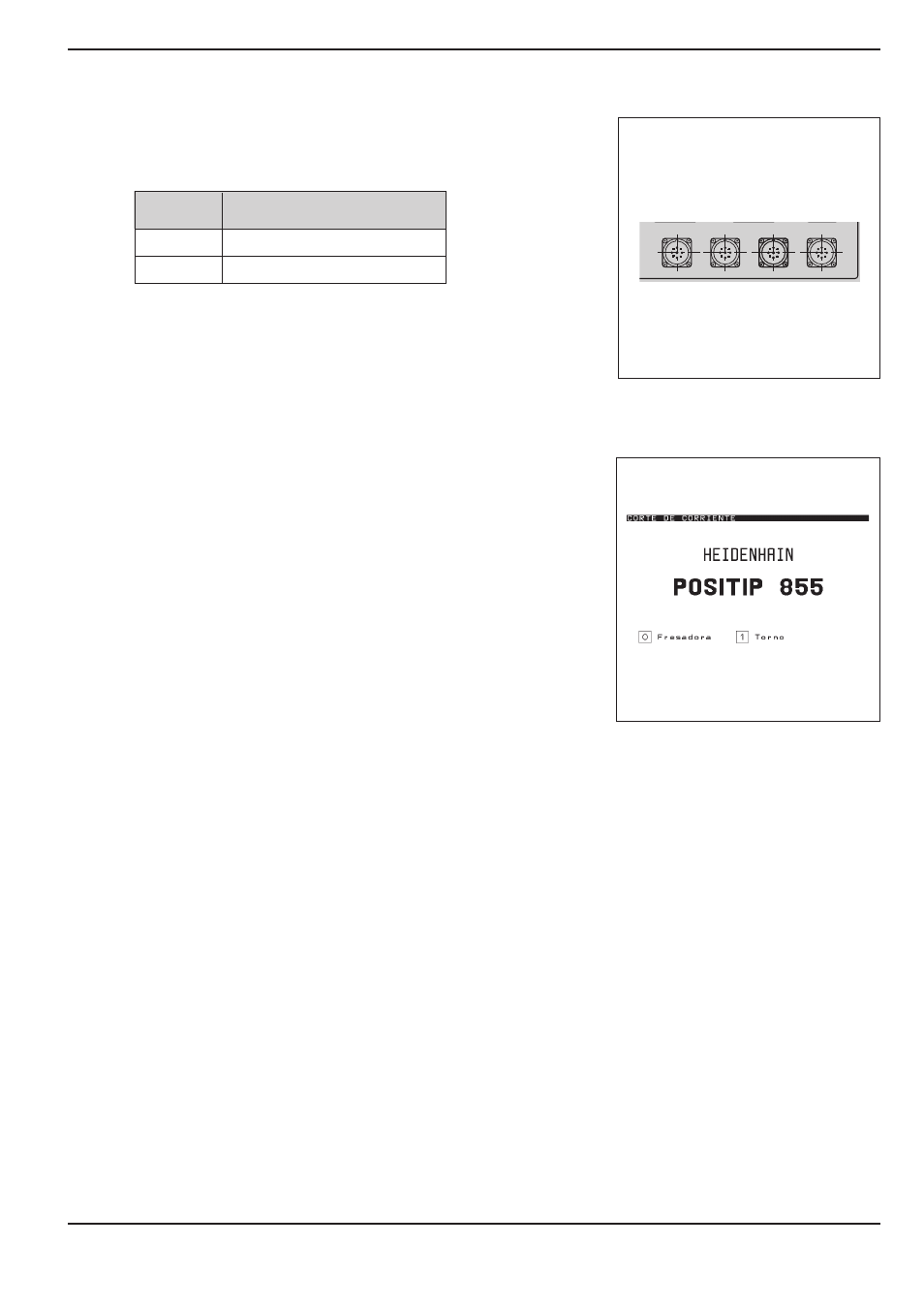

Fig. 33: Conexiones de los sistemas de
medida en el POSITIP
Las conexiones de los sistemas de medida están asignadas de forma
fija a los cuatro ejes. Con el parámetro de funcionamiento P49.
∗
se
determina la denominación del eje, p.ej. eje 1 = eje X, eje 3 = eje Z.
Eje
Conexión al sistema
1
X1, X2
3
X3, X4
X3
X2
X1
X4
Primera conexión
En la primera conexión del POSITIP después de su suministro,
aparece la pantalla representada en la figura 34.
El tipo de funcionamiento se selecciona pulsando la tecla
correspondiente.
POSITIP para torno:
➞ Pulsar la tecla 1.
POSITIP para fresadora:
➞ Pulsar la tecla 0.
Automáticamente el POSITIP pondrá a su disposición las funciones
precisas para el empleo seleccionado.
El empleo del POSITIP se podrá seleccionar de nuevo modificando
el parámetro de funcionamiento P 99.
Fig. 34: Pantalla del POSITIP después de su
primera conexión
