I - 2
Trabajar con el POSITIP – Funciones iniciales
22
Modo de empleo
POSITIP 855
Z
X
Visualizar y alcanzar posiciones
Visualización del recorrido restante
A menudo es suficiente que el POSITIP visualice las coordenadas
de la posición actual de la herramienta, pero normalmente es más
cómodo visualizar el recorrido restante.
Para ello el eje se posiciona mediante un "Desplazamiento a cero".
También con la visualización del recorrido restante se pueden
introducir coordenadas
coordenadas
coordenadas
coordenadas
coordenadas absolutas o incrementales.
Ayuda gráfica de posicionamiento
En la función "Desplazamiento a cero" el POSITIP le ayuda mediante
una representación gráfica del posicionamiento (vease fig. 18).
En la representación gráfica del posicionamiento, el POSITIP
visualiza un rectángulo debajo del eje que se va a desplazar a cero.
Dos marcas triangulares en el centro del rectángulo simbolizan la
posición a alcanzar.
Un pequeño recuadro simboliza el carro del eje. Mientras se esté
desplazando el eje, en el recuadro aparece una flecha. De esta for-
ma se puede ver a primera vista si se dirige a la posición nominal o
por error se aleja de ella.
El recuadro en sí, sólo se desplaza cuando el carro del eje se
encuentra en la proximidad de la posición nominal.
En vez de la ayuda gráfica del posicionamiento, el
POSITIP puede visualizar la posición absoluta.
Se puede conmutar entre ambas posibilidades con un
parámetro de funcionamiento. Véase el modo de empleo
del POSITIP.
Torneado con sobremedida
Las sobremedidas se introducen en los parámetros de usuario (véase
el capítulo I - 6). En la visualización del recorrido restante, el POSITIP
tiene automáticamente en cuenta la sobremedida. Cuando el POSITIP
indica el rec. rest. "0" , aún queda por mecanizar el acabado de la pieza.
Después de fijar el parámetro de usuario
Sobremedida OFF/ON
en
ON a
parece detrás del valor visualizado el símbolo " ".
¡ A T EN C I O N !
El símbolo " " aparece también cuando se ha activado
un factor de escala para el eje.
En el caso de que ya no se acuerde si " " simboliza
una sobremedida o un factor de escala, compruebe el
ajuste de los parámetros de usuario.
Valores de introducción para sobremedidas o decrementos
Sobremedida: valor positivo hasta 999.999 mm.
Decremento: valor negativo hasta –999.999 mm.

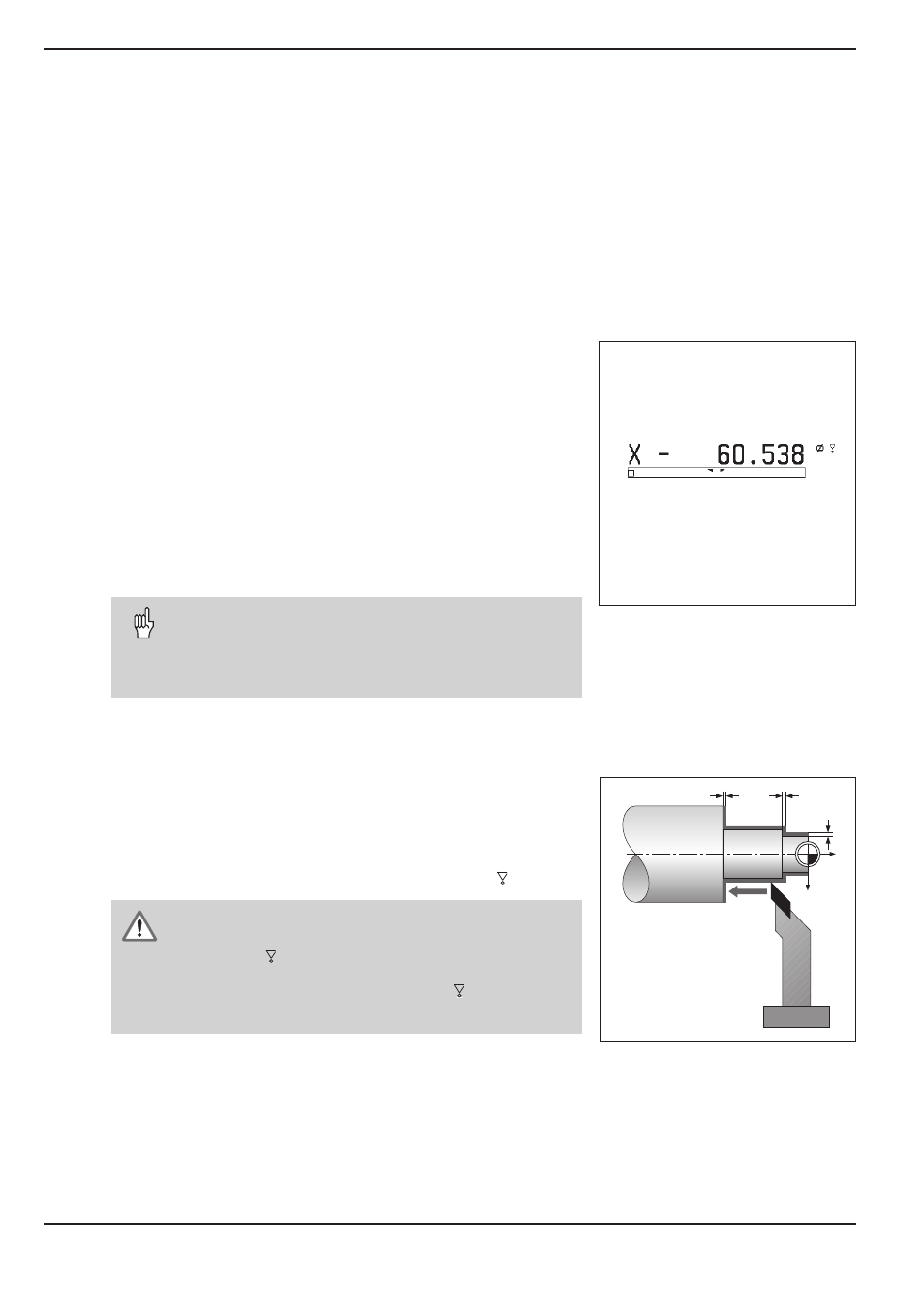

Fig. 18: Ayuda gráfica de posicionamiento
Fig. 19: Sobremedida para X y Z
