88 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Nominal con límites fijos
Un valor nominal se visualiza entre límites fijos positivos y negativos.
Para especificar límites fijos por encima y por debajo de un valor
nominal:
U Pulsar la softkey LÍMITES
U Seleccionar el campo de tolerancia deseado
U Introducir el valor de tolerancia deseado
U Repetir para todos los valores de tolerancia
U Pulsar la tecla FINALIZAR
El ejemplo abajo de 3 mm ± 0,005 mm se utiliza para mostrar un valor
nominal con límites fijos.
„ Nominal = 3,000 mm
„ Aviso alto = 3,002
„ Aviso bajo = 2,998
„ Límite alto = 3,004
„ Límite bajo = 2,996
„ Gráfico de barra máx. = 3,005
„ Gráfico de barra mín. = 2,995

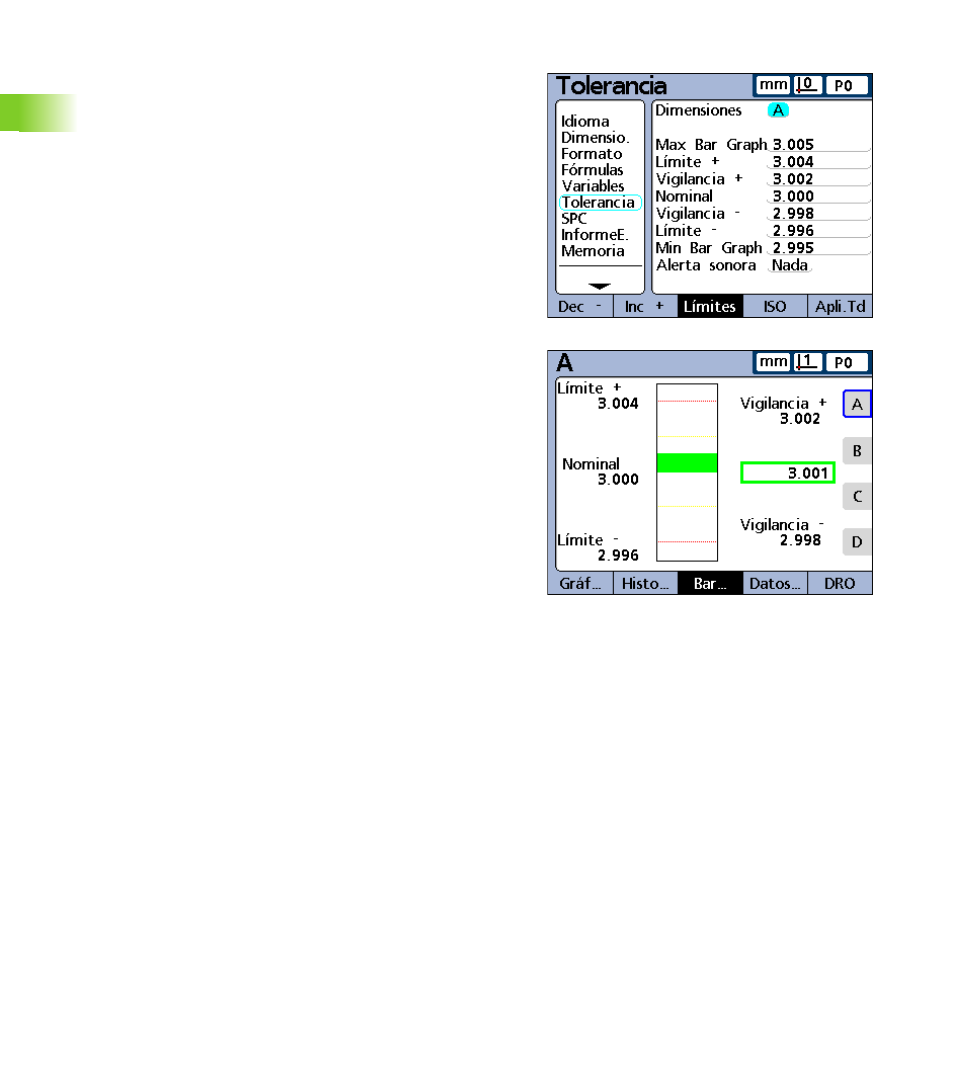

Nominal y tolerancias de límite fijo para dimensión A.
Gráfico de barra mostrando tolerancias de límite fijo.
