Interfaz de encoder EnDat 2.2
Si se conectan encoders EnDat 2.2 a entradas de canal, en la pantalla
de ajuste Canales se dispone de informaciones, diagnósticos, errores
e informaciones sobre avisos.

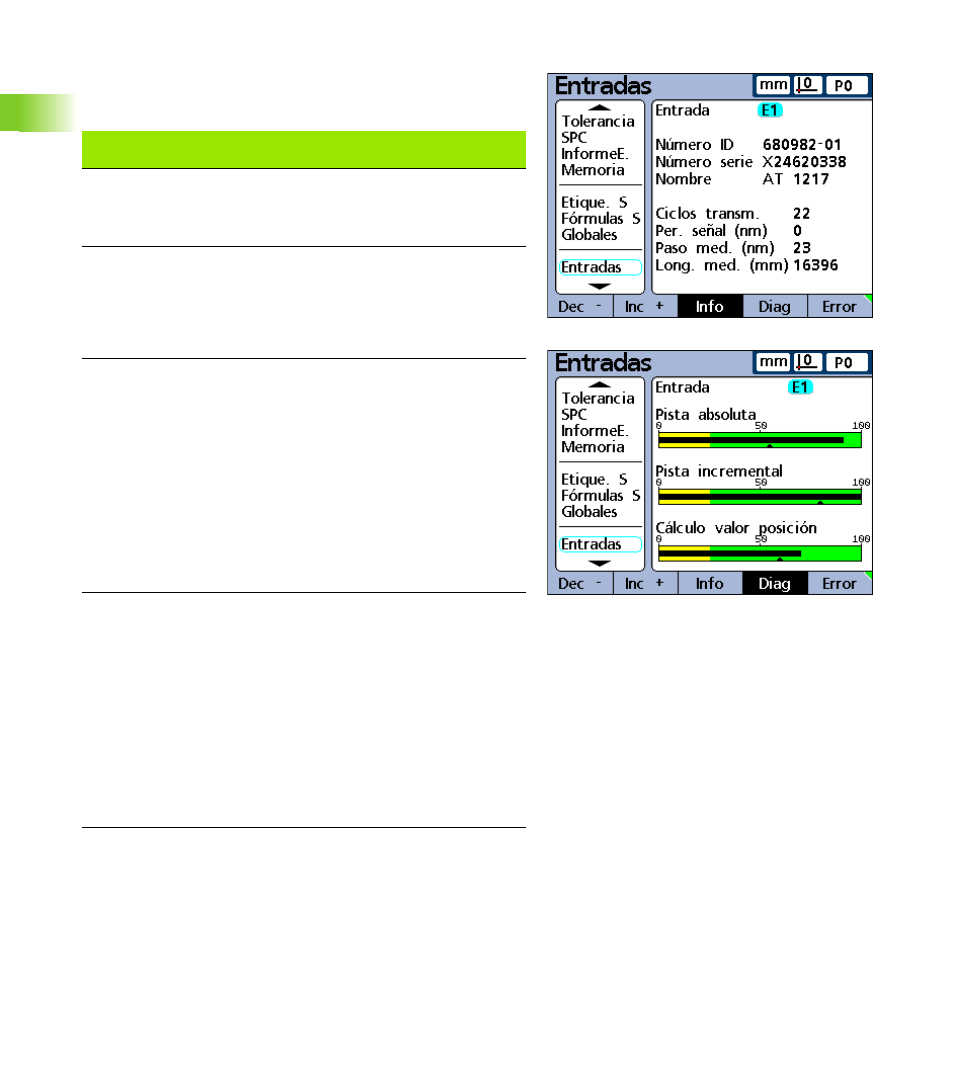

Pantalla Info EnDat
Pantalla Diagnóstico EnDat
Información
EnDat
Descripción
Info Muestra el número ID, número de serie, nombre,
ciclos de transferencia, periodos de señal, pasos de
medición, longitud de medición y revoluciones
máx.
Diag Muestra las reservas de función del encoder:
„ Pista absoluta
„ Pista incremental
„ Cálculo del valor de posición
Error Muestra errores que pueden ocurrir para este tipo
de encoder conectado e indica si han ocurrido
errores.
Un rectángulo en color después del error indica el
estado:
„ Gris significa que el error no ocurrirá con el
encoder conectado
„ Verde significa que el error puede ocurrir con el
encoder conectado, y hasta ahora no ha ocurrido
ningún error
„ Rojo indica que un error ha ocurrido
Warn Muestra los avisos que se pueden generar por el
encoder conectado y comprueba si uno de estos
avisos puede haber sido generado.
Un rectángulo en color después del aviso indica el
estado:
„ Gris significa que el aviso no se generará con el
encoder conectado
„ Verde significa que el aviso puede ser generado
con el encoder conectado, y hasta ahora no se ha
generado ningún aviso
„ Rojo indica que se ha generado un aviso
