ND 2100G GAGE-CHEK 273
2.4 Fór
m
ulas
Función Xlatch
La función XLatch se utiliza para detectar y asignar el valor de un canal
a una dimensión cuando se detecta una arista en una entrada de
detección de arista opcional.
Para insertar la función Xlatch:
U Pulsar la softkey OTRAS...
U Pulsar la tecla de dimensión XTRA
U Con las teclas de flecha, seleccionar Xlatch
U Pulsar la tecla ENTER.
Función Xlatch
La función XLatch solo está disponible cuando la opción de
detección de arista se ha especificado para el ND 2100G
en el momento de la compra. Esta opción no se puede
instalar en el campo.
Las funciones Detección de arista y Relé utilizan
alternativamente el mismo conector en el panel trasero del
ND 2100G. Si la opción de la detección de arista está
incluida, las funciones de salida de relé no están
disponibles.

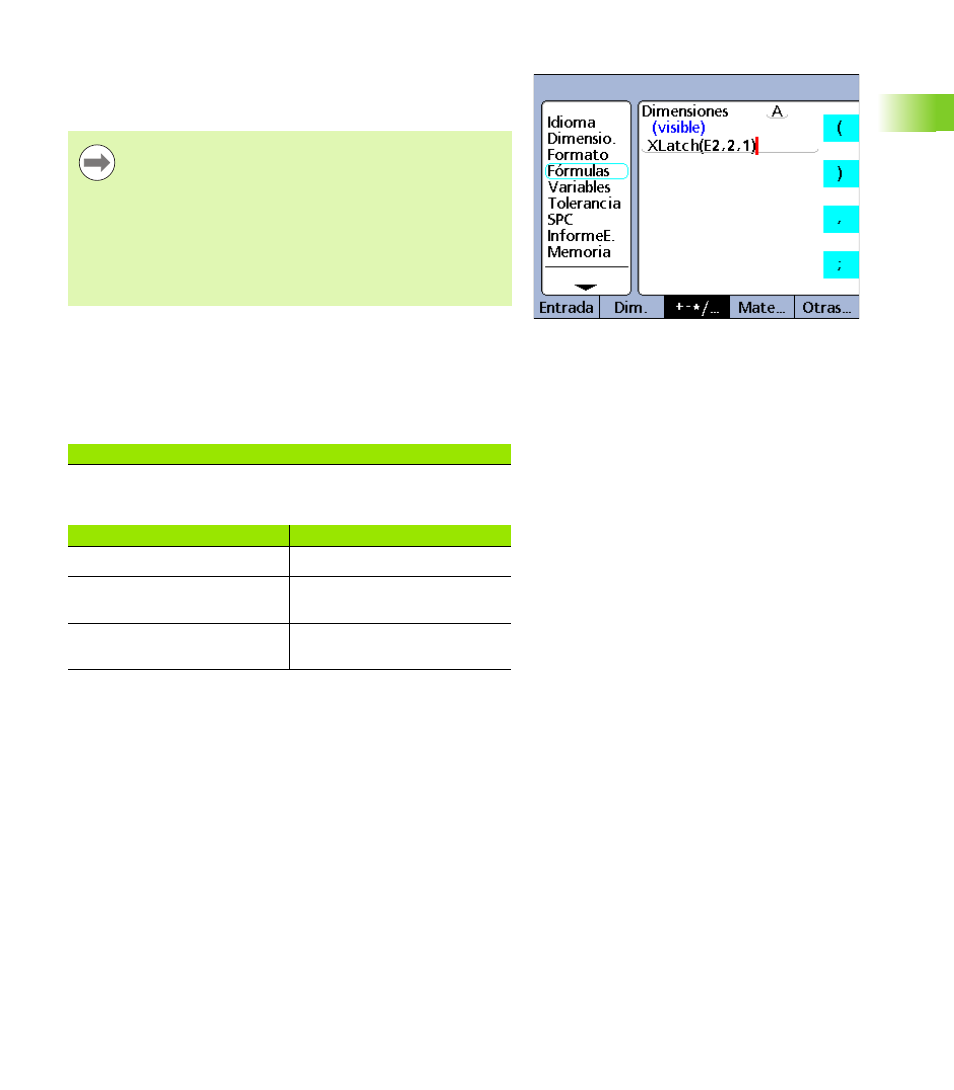

Sintaxis de la función Xlatch
A = XLatch(canal, línea arista #, trip autom.)
Líneas de arista: Trip autom.;
1 Opción arista simple 1 Trip autom. activado
2 La primera de dos para la
opción arista doble 0 Trip autom. desactivado
3 La segunda de dos para la
opción arista doble
