Cuando finaliza la función Fast3 con éxito, los juegos almacenados de
valores de entrada de canal serán procesados por la fórmulas de
dimensión del ND 2100G en el orden de su obtención. Entonces, los
resultados de la fórmula se guardarán en la base de datos del
ND 2100G. Durante el procesamiento de fórmulas, se indica en por
cientos el progreso de la tarea. Puesto que se pueden coleccionar y
procesar mediante fórmulas hasta 50.000 juegos de valores de
entrada de canal, completar el procesamiento requiere mucho tiempo.
Para activar la función Fast3:
U Pulsar la softkey MENÚ...
U Pulsar la softkey EXTRA
U Con las teclas de flecha, seleccionar Fast3
U Pulsar la tecla ENTER.
Luego se solicita al usuario:
U la introducción de un límite superior para el eje Y (canal 2)
U la introducción de un límite inferior para el eje Y (canal 2)
U la introducción de un incremento de captura para el eje x (canal 1)
U la introducción de un factor de resolución para el eje X (canal 1) (esto
es un multiplicador de la resolución de escala)
Después de la introducción de estos parámetros, la función Fast3
comienza a leer los valores de entrada para los canales 1 y 2.
Funciones del menú Ajustes
Los parámetros de funcionamiento y las fórmulas que definen los
valores de dimensión del ND 2100G se introducen al sistema desde
las pantallas del menú Ajuste.
Puesto que los valores procesados mediante fórmulas
después de la colección de datos Fast3 se encuentran
guardados en memoria, el usuario no puede intervenir. Por
esta razón, las funciones que requieren una interacción del
usuario como p. ej. la función "Preguntar" se deben evitar
en fórmulas cuando se utiliza la función Fast3 del menú
Extra.
Si se pulsa una tecla mientras el ND 2100G procesa
fórmulas, los valores de entrada de canal restantes serán
borrados de la memoria y el procesamiento de fórmulas
será abortado.

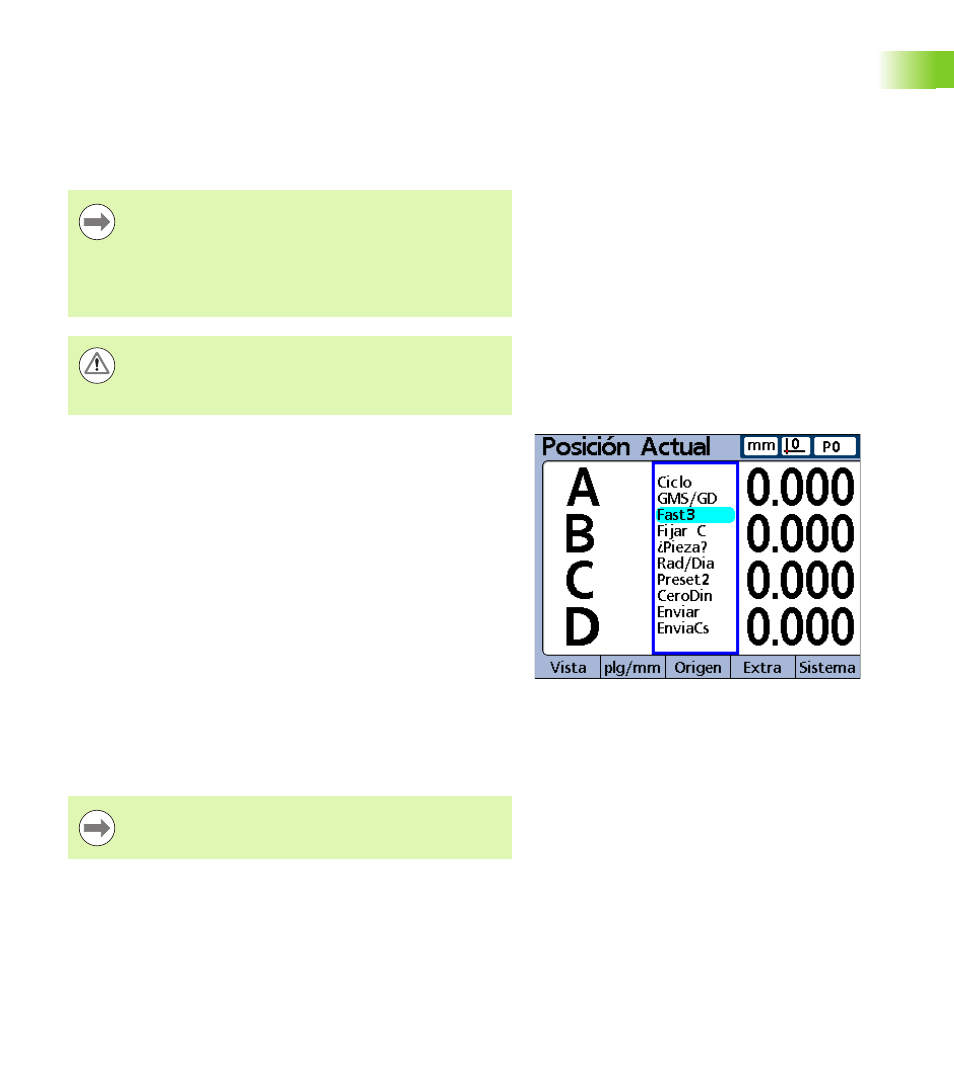

FAST3 seleccionado.
Las funciones del menú Ajuste y las fórmulas se explican
en detalle en el capítulo 2: Instalación, ajuste y
especificaciones.
