.5 Modo de empleo
Establecer una referencia de dimensión
temporal
El establecimiento de una referencia de dimensión temporal es útil
cuando se desean mediciones punto a punto rápidas. La referencia
temporal sólo se aplica a la dimensión asociada y sólo para la pieza
actual. Por ejemplo: una referencia temporal establecida para la cota A
y el número de pieza 0 no se aplica a otras dimensiones u otras piezas
que pueden tener su propia dimensión A.
Las referencias de dimensión temporales se pueden establecer para
encoders y transductores. Como se utiliza sólo un punto como
referencia, la resolución del transductor se mantiene sin variación.
Las referencias de dimensión se pueden colocar a cero o preajustar a
valores específicos.
Puesto a cero de una referencia de dimensión
Las dimensiones se pueden poner a cero en cualquier momento
utilizando la función Origen/Cero. La referencia cero es temporal en el
sentido que utiliza el origen incremental D1 y no tiene efecto sobre el
origen absoluto D0.
Para poner a cero una dimensión:
U Pulsar la softkey MENÚ...
U Pulsar la softkey ORIGEN
U Pulsar la softkey CERO... Las softkeys abajo en la pantalla tienen las
etiquetas para soportar la puesta a cero específica o de todas las
dimensiones.
U Con las teclas de flecha hacia la izquierda y derecha se puede mover
a través de todas las cotas si existen más dimensioens que softkeys
del ND 2100G
U Pulsar la tecla CERO para poner a cero la dimensión
correspondiente

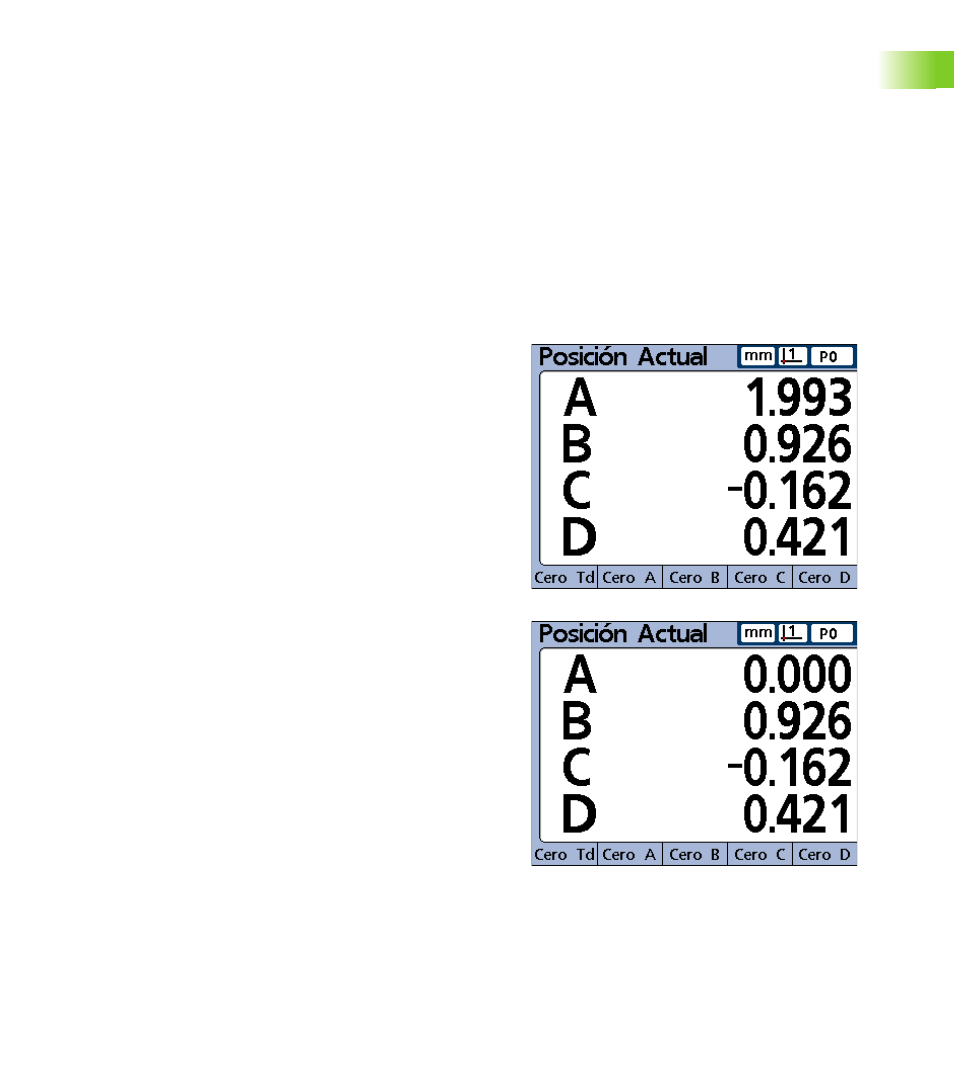

Dimensión A antes de la puesta a cero.
Dimensión A puesta a cero.
