ND 2100G GAGE-CHEK 151
2.3 Configur
ación del sof
tw
a
re
Rad/Dia
Conmuta entre el tipo de medición radio y diámetro en la pantalla
DRO, si se ha especificado el radio o diámetro en la pantalla de ajuste
de formatos. Al asignar a una tecla de dimensión, conmuta entre radio
y diámetro de dimensiones individuales, o todas las dimensiones si se
asigna a otras teclas.
Rellamar
Rellama y aplica el preajuste de origen que se utilizó la última vez para
esta dimensión.
Relé
Los estados de salida de Relé 1 y Relé 2 se pueden asignar a accesos
rápidos. El estado de salida de cada relé es independiente del otro y
puede ser reposo (0), trabajo (1) o conmutado (0/1).
La lista de operaciones de relé incluye:
„ R1 0: Relé 1 está en reposo (Off, 0)
„ R1 1: Relé 1 está en trabajo (On, 1)
„ R1 0/1: Relé 1 está conmutado entre los estados (On a Off, u Off a
On)
„ R2 0: Relé 2 está en reposo (Off, 0)
„ R2 1: Relé 2 está en trabajo (On, 1)
„ R2 0/1: Relé 2 está conmutado entre los estados (On a Off, u Off a
On)
Es importante que se limita la tensión y corriente del
contacto de relé a los valores máximos indicados en
Especificaciones en la página 275.. Si se sobrepasan los
valores máximos, se puede dañar el relé del ND 2100G e
invalidar la garantía del producto.

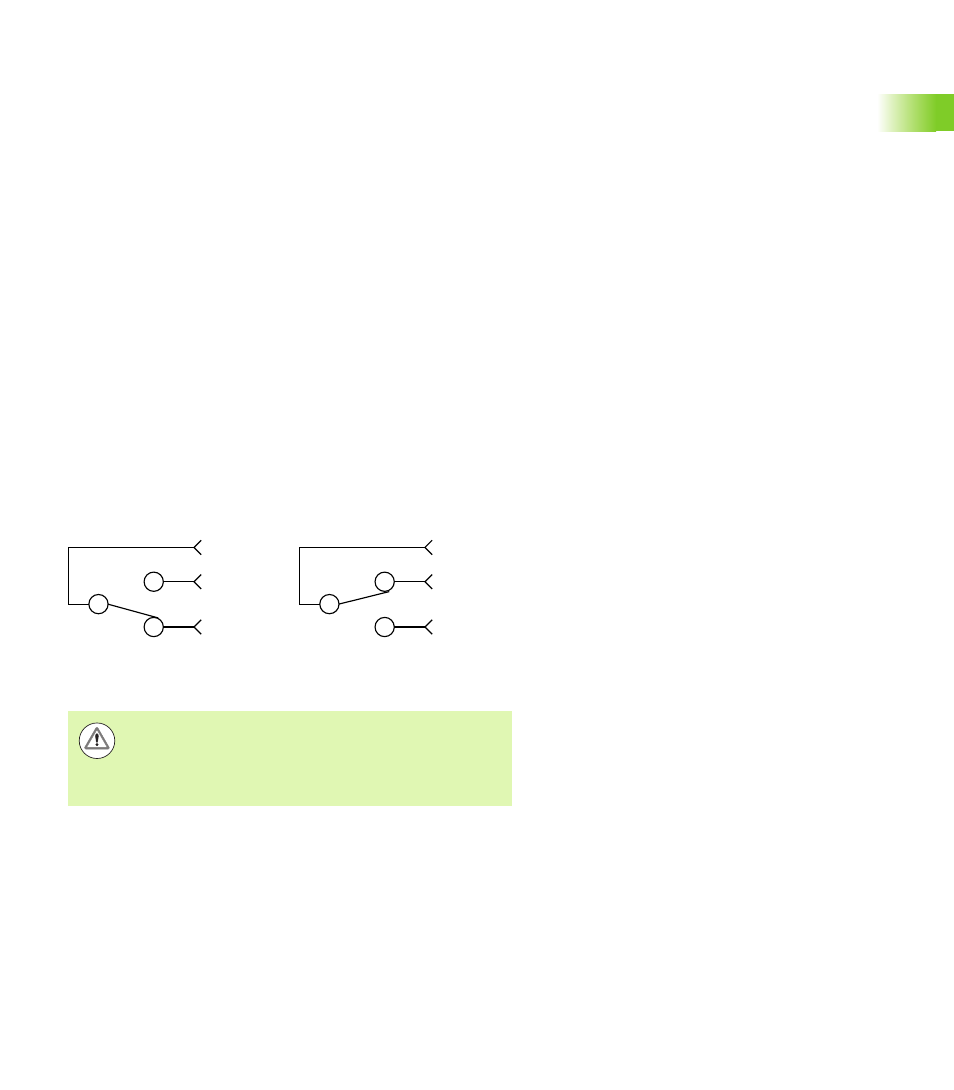

En reposo
Entrada
Normalmente
abierto
Normalmente
cerrado
En trabajo
Entrada
Normal-
mente
abierto
Normal-
mente
cerrado
