34 1 Operación
1
.4 P
a
ntallas y menús de la LCD
Tablas de datos de dimensión para subgrupos superiores a uno
Las pantallas de datos de dimensión muestran datos de medición para
hasta 4 dimensiones. La pantalla Datos para una dimensión individual,
para SPC subgrupos superiores a 1 se diferencia ligeramente de la
pantalla de SPC subgrupos de 1. Los subgrupos individuales se indican
mediante una línea horizontal para dimensiones individuales. La tabla
de datos para dimensiones múltiples se mantienen sin variación para
SPC subgrupos superiores a 1.
Pulsar la softkey DATOS... para conmutar entre las vistas de datos
para todas las dimensiones y datos para una dimensión individual que
incluye estadísticas SPC. Pulsar una softkey de dimensión para
mostrar datos para una dimensión individual.
Utilizar las teclas de flecha para moverse a través de las tablas cuando
hay más datos almacenados que los que quepan en pantalla.
La hora y fecha cuando los datos de subgrupo resaltados fueron
guardados se muestran en la esquina superior a la izquierda de la
pantalla. El nº ID del registro de datos y el valor de los datos para la
dimensión también se muestran en la esquina superior a la izquierda.

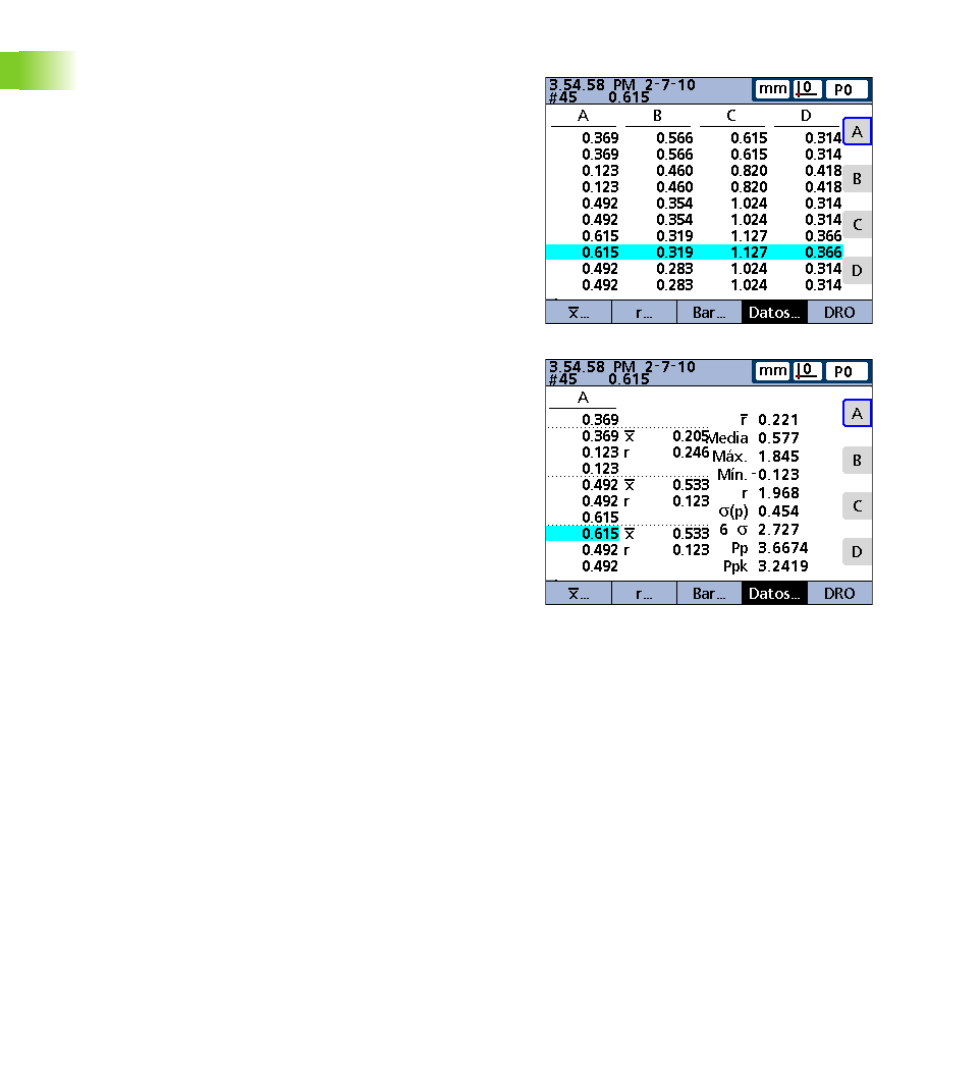

Tablas de datos de dimensión para subgrupos
superiores a uno.
