94 II Información técnica
II - 2 Ajust
e
s de Instalación

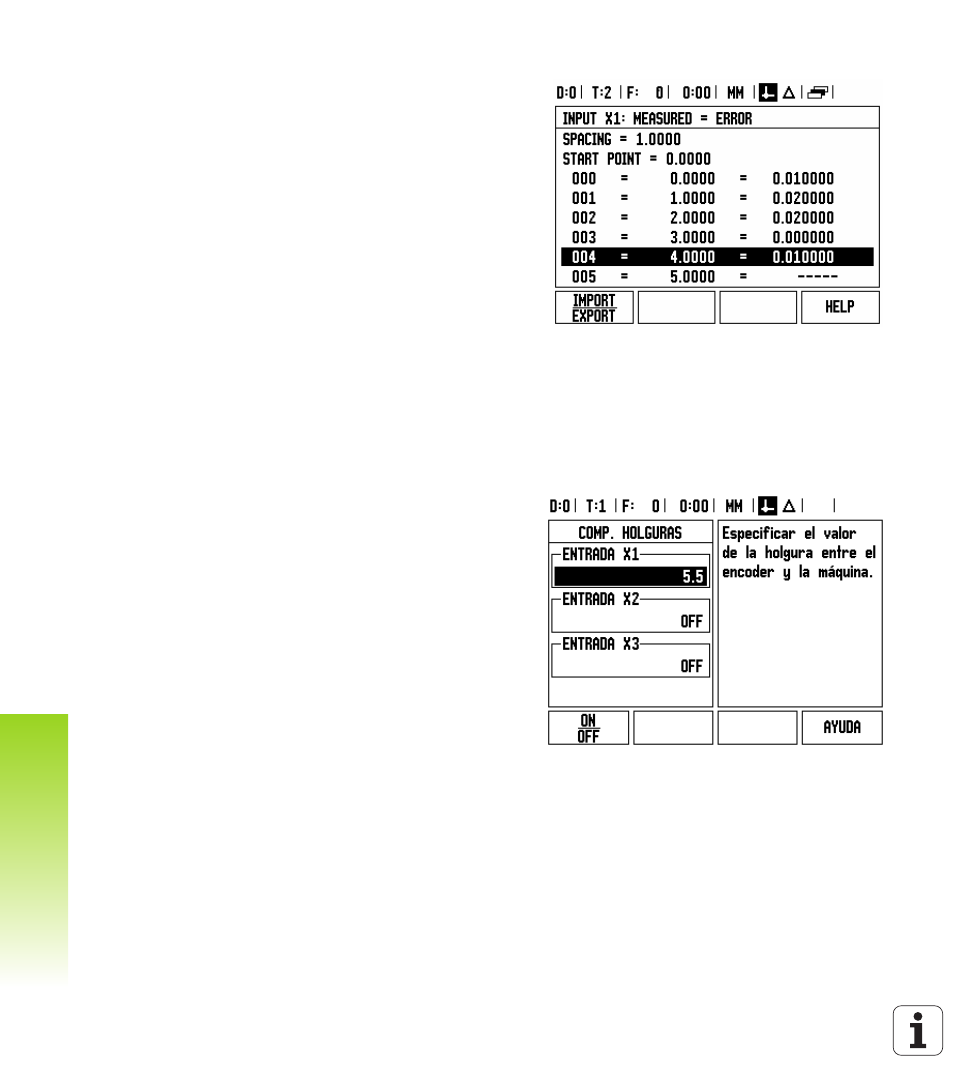

Visualizar la tabla de compensación
 Pulsar la softkey EDITAR TABLA.
 Para conmutar entre las vistas de tabla y gráfico, pulsar la softkey
VISTA.
 Pulsar la teclas de cursor ARRIBA o ABAJO o las teclas numéricas
para mover el cursor dentro de la tabla.
Los datos de la tabla de compensación de error pueden ser guardados
o cargados en un PC a través del puerto serie.
Exportación de la tabla de compensación actual
 Pulsar la softkey EDITAR TABLA
 Pulsar las teclas de cursor IZQUIERDA/DERECHA
 Pulsar la softkey IMPORTAR/EXPORTAR.
 Pulsar la softkey EXPORTAR TABLA.
Importar una tabla de compensación nueva
 Pulsar la softkey EDITAR TABLA.
 Pulsar las teclas de cursor IZQUIERDA/DERECHA
 Pulsar la softkey IMPORTAR/EXPORTAR.
 Pulsar la softkey IMPORTAR TABLA.
Compensación de la holgura
Al utilizar un sistema de medida rotativo con un cabezal de avance, un
cambio en la dirección de la mesa puede causar un error en la posición
visualizada debido a las distancias existentes en el conjunto del
cabezal de avance. Esta distancia se denomina holgura. Este error
puede ser compensado mediante la introducción de la cantidad de
holgura del cabezal de avance en la función Compensación de la
holgura.
Si el sistema de medida rotativo excediera de la mesa (el valor
visualizado es mayor que la posición verdadera de la mesa) se trata de
una holgura positiva, siendo el valor introducido el valor positivo de la
cantidad del error.
La no compensación de holgura es 0.000.
