ND 780 55
I - 3 Oper
aciones específicas par
a
fr
esado

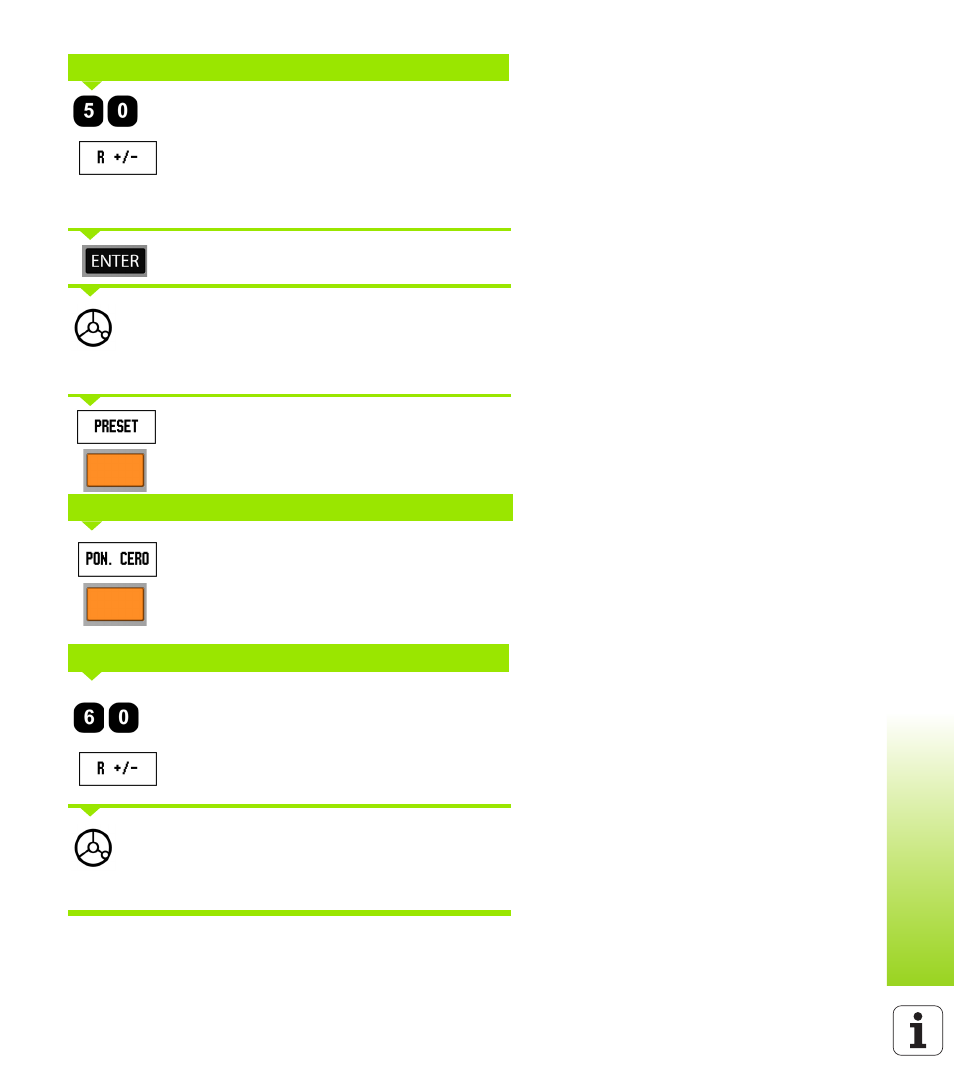

Introducir el valor de la posición nominal para el punto
3 de la esquina: Y = +50 mm,
seleccionar la compensación del radio de la
herramienta R+ con la Softkey R+/- y pulsar hasta que
se muestre R+ junto a la máscara de introducción del
eje.
Pulsar ENTER.
Desplazar el eje Y hasta que el valor visualizado sea
cero. El cuadrado en la ayuda gráfica de
posicionamiento está ahora centrado entre las dos
marcas triangulares.
Pulsar la softkey PRESET.
Pulsar la tecla del eje X
Pulsar la softkey FIJAR/PONER A CERO para activar
el modo Fijar.
Pulsar la tecla del eje X.
Introducir el valor de la posición nominal para el punto
4 de la esquina: X = +60 mm,
seleccionar la compensación del radio de la
herramienta R+ y pulsar ENTER.
Desplazar el eje X hasta que el valor visualizado sea
cero. El cuadrado en la ayuda gráfica de
posicionamiento está ahora centrado entre las dos
marcas triangulares.
VALOR DE LA POSICION NOMINAL
-METODO ALTERNATIVO-
VALOR DE LA POSICION NOMINAL
