70 I Modo de Empleo
I - 3 Oper
aciones específicas par
a
fr
esado

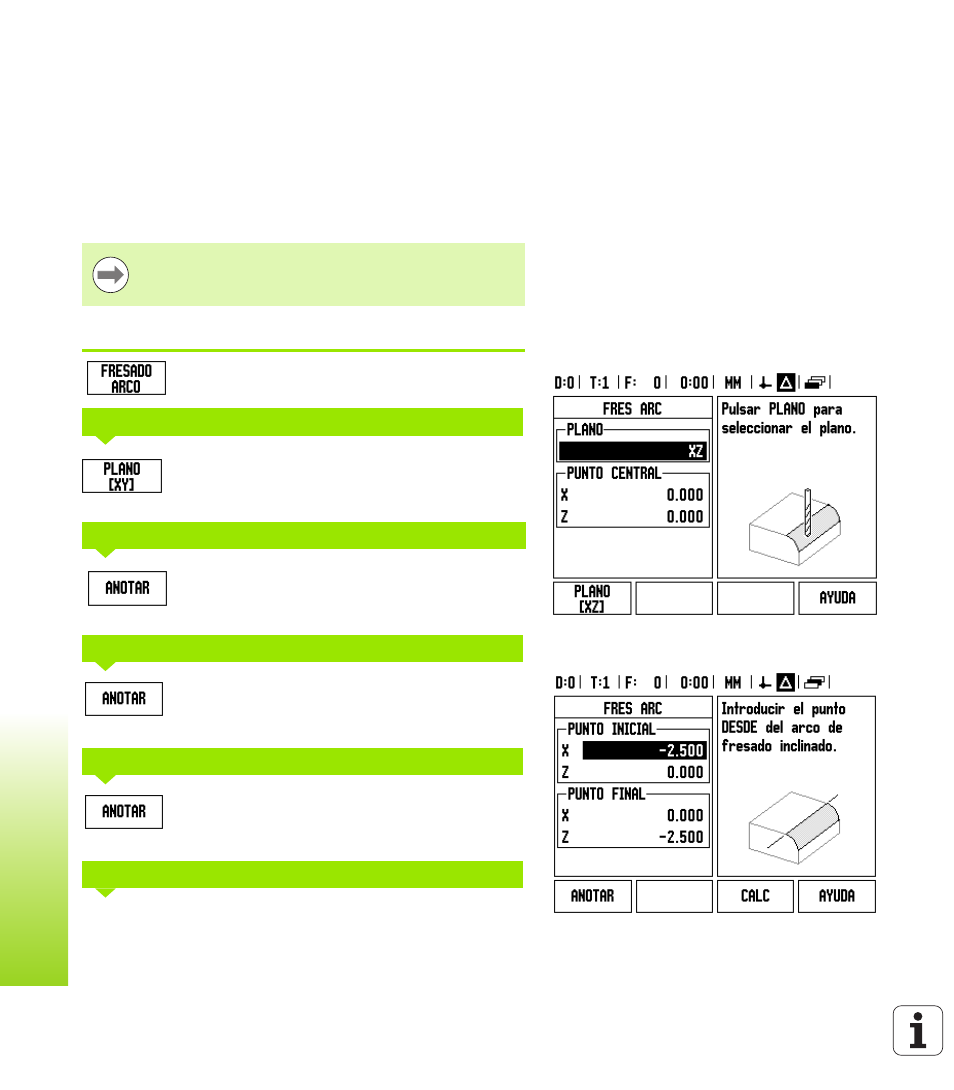

Softkey Fresado en arco
Información necesaria:
 Plano: El eje en el que se desplazará la herramienta
 Punto central: localización del centro del arco
 Punto de inicio: comienzo del arco
 Punto final: final del arco
 Paso: (opcional) distancia que se mueve la herramienta entre
cada pasada
1er paso: introducir los datos
Pulsar la Softkey FRESADO EN ARCO para abrir el
formulario de introducción e introducir los datos.
Pulsar repetidamente la softkey PLANO hasta que se
visualice el plano correcto acompañado de un gráfico
del mismo.
Introducir las coordenadas del punto central o pulsar
ANOTAR para fijar la coordenada en la posición
actual.
Introducir las coordenadas del punto inicial o pulsar
ANOTAR para fijar la coordenada en la posición
actual.
Introducir las coordenadas del punto final o pulsar
ANOTAR para fijar la coordenada en la posición
actual.
Introducir la medida del paso (opcional). Esta es la
profundidad de corte para cada pasada a lo largo de
la línea.
Sólo pueden definirse arcos superiores a 180° La
trayectoria de corte se define segun cual sea la disposición
de los puntos de inicio y final.
SELECCION DE PLANO
PUNTO CENTRAL
PUNTO INICIAL
PUNTO FINAL
PASO
