76 I Modo de Empleo
I - 4 Oper
aciones específicas par
a
t
o
rn
eado
Softkey Origen
Ver "Softkey Origen" en la página 44 para información básica. Los
orígenes establecen las relaciones entre las posiciones del eje y los
valores visualizados. Para la mayoría de operaciones de torno existe
sólo un origen del eje X, el centro de la placa de sujeción. No obstante,
puede ser útil definir otros orígenes para el eje Z. La tabla puede
almacenar hasta un máximo de 10 puntos de origen. La manera más
sencilla de determinar puntos de origen es tocar en la pieza un
diámetro o punto conocido e introducir entonces esta dimensión
como el valor que debería estar siendo visualizado.

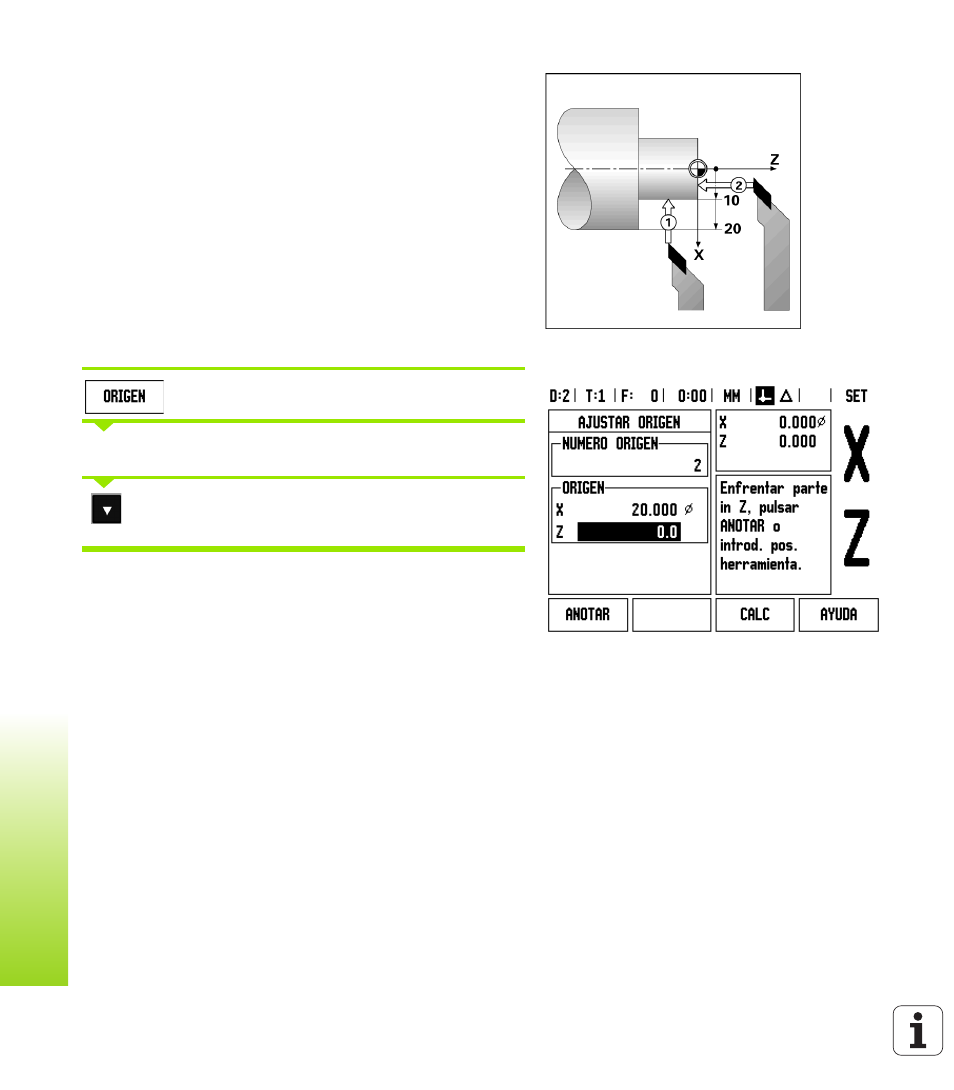

Ejemplo: Determinar un origen en una pieza
Secuencia de ejes en este ejemplo: X - Z
Preparación:
Llamar a los datos de la herramienta seleccionando la herramienta que
va a ser usada para tocar la pieza.
Pulsar la softkey ORIGEN.
El cursor se situará en el campo Número de Origen.
Introducir el número de origen y pulsar la tecla de
cursor ABAJO para ir hasta el campo del eje X.
