64 I Modo de Empleo
I - 3 Oper
aciones específicas par
a
fr
esado
Fila de taladros
Información necesaria:
 Tipo de fila de taladros (fila o estructura)
 Primer taladro (1er taladro de la figura)
 Taladros por fila (número de taladros en cada fila de la figura)
 Espacio entre taladros (espacio u offset entre cada uno de los
taladros en la fila)
 Ángulo (el ángulo o rotación de la figura)
 Profundidad (la profundidad final de taladrado en el eje de la
herramienta)
 Número de filas (número de filas de la figura)
 Espacio entre filas (el espacio entre cada una de las filas de la figura)

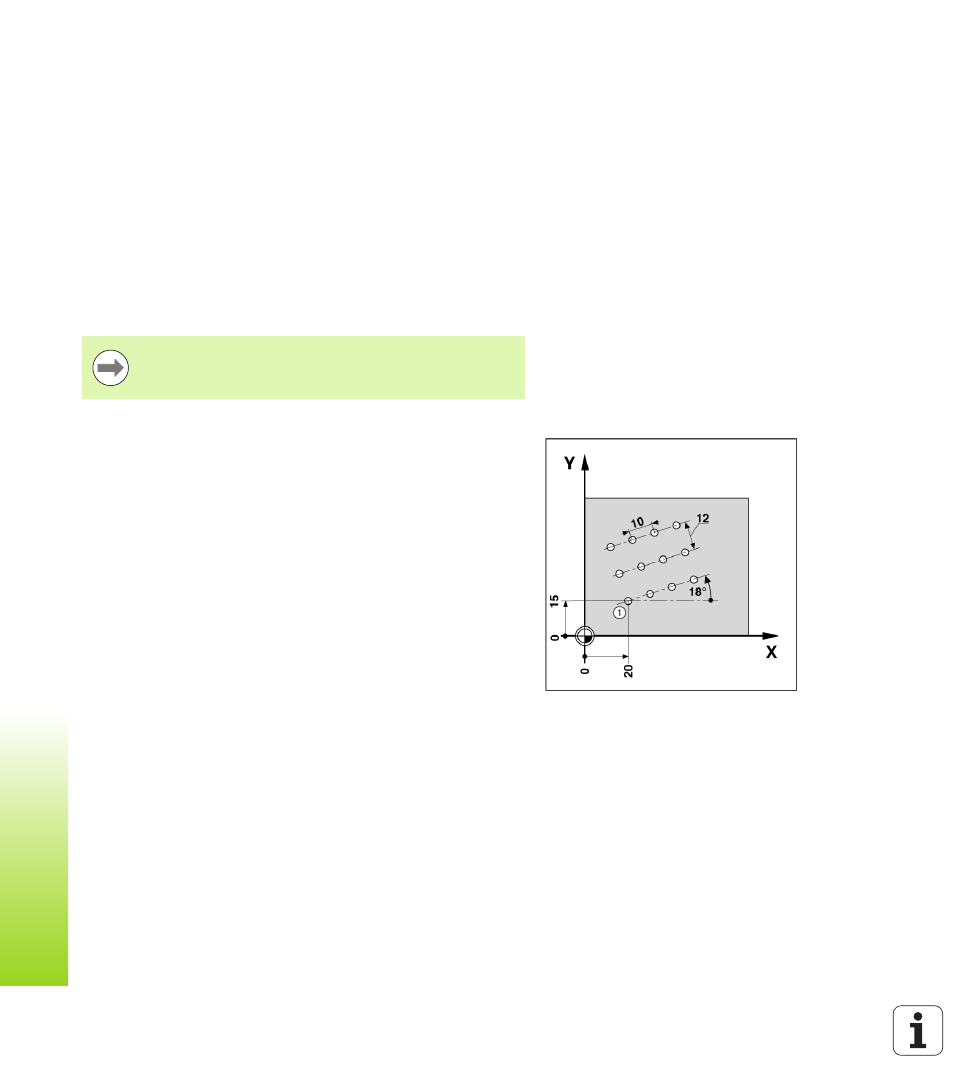

Ejemplo: Introducir datos y ejecutar una fila de taladros.
Tipo de figura: fila
Primera coordenada X del taladro: X = 20 mm
Primera coordenada Y del taladro: Y = 15 mm
Número de taladros por fila: 4
Espacio entre taladros:10 mm
Ángulo de inclinación: 18°
Profundidad del taladro: -2
Número de filas: 3
Espacio entre filas: 12 mm
Una fila de taladros puede ser reflejada introduciendo un
espacio negativo y rotada definiendo un ángulo de 180°.
