ND 780 45
I - 3 Oper
aciones específicas par
a
fr
esado

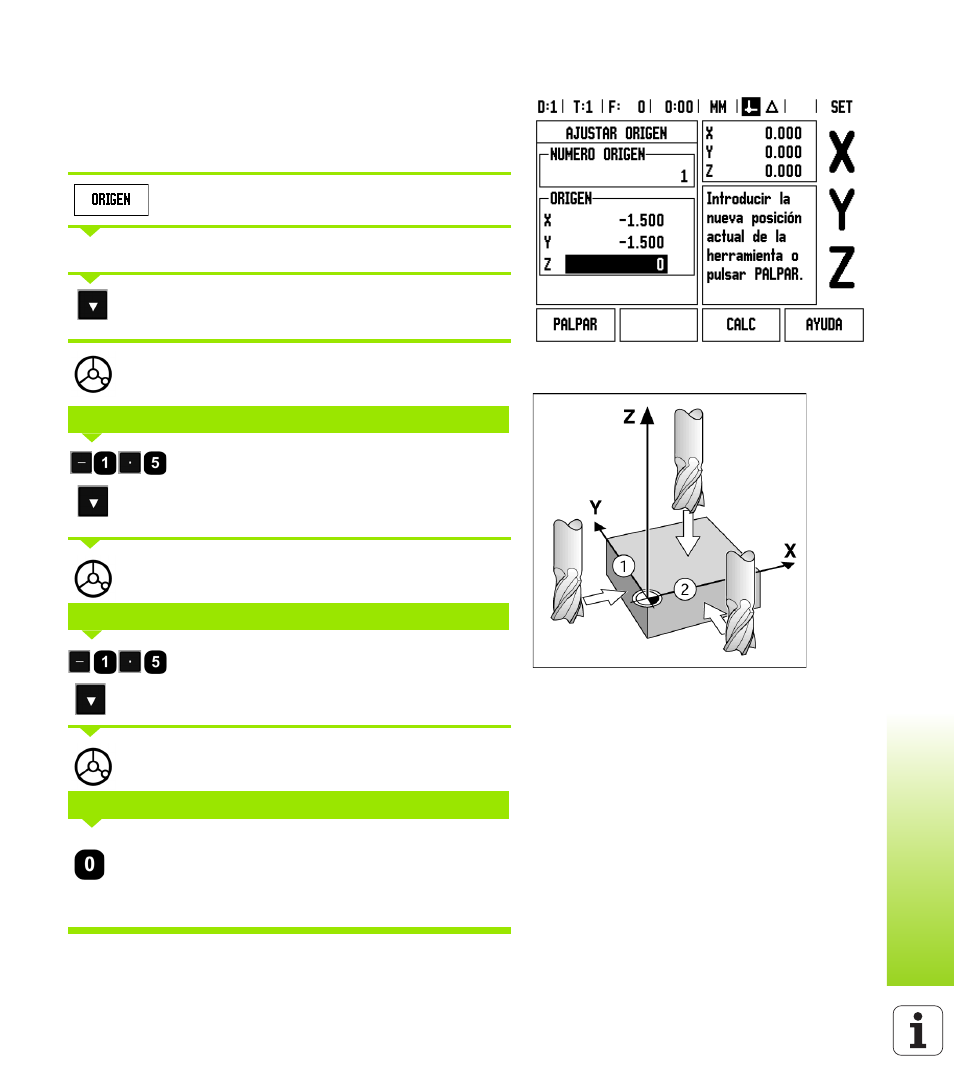

Ejemplo: Establecer un origen en una pieza sin utilizar la función de
palpación.
Diámetro de la herramienta: D = 3 mm
Secuencia de ejes en este ejemplo: X - Y - Z
Preparación: definir la herramienta activa como la herramienta que va
a ser utilizada para determinar el origen
Pulsar la softkey ORIGEN.
El cursor se situará en el campo Número de origen
Introducir el número de origen y pulsar la tecla de
cursor ABAJO para ir hasta el campo del eje X.
Tocar la pieza en la arista 1 .
Introducir la posición del centro de la herramienta
(X = - 1,5 mm) y
pulsar la tecla de cursor ABAJO para avanzar hasta el
eje Y.
Tocar la pieza en la arista 2 .
Introducir la posición del centro de la herramienta
(Y = - 1,5 mm) y entonces
pulsar la tecla de cursor ABAJO.
Tocar la superficie de la pieza.
Introducir la posición de la punta de la
herramienta (Z = 0 mm) para la coordenada Z del
origen. Pulsar ENTER.
ESTABLECER ORIGEN X
ESTABLECER ORIGEN Y
ESTABLECER ORIGEN Z = + 0
