Preset distancia incremental

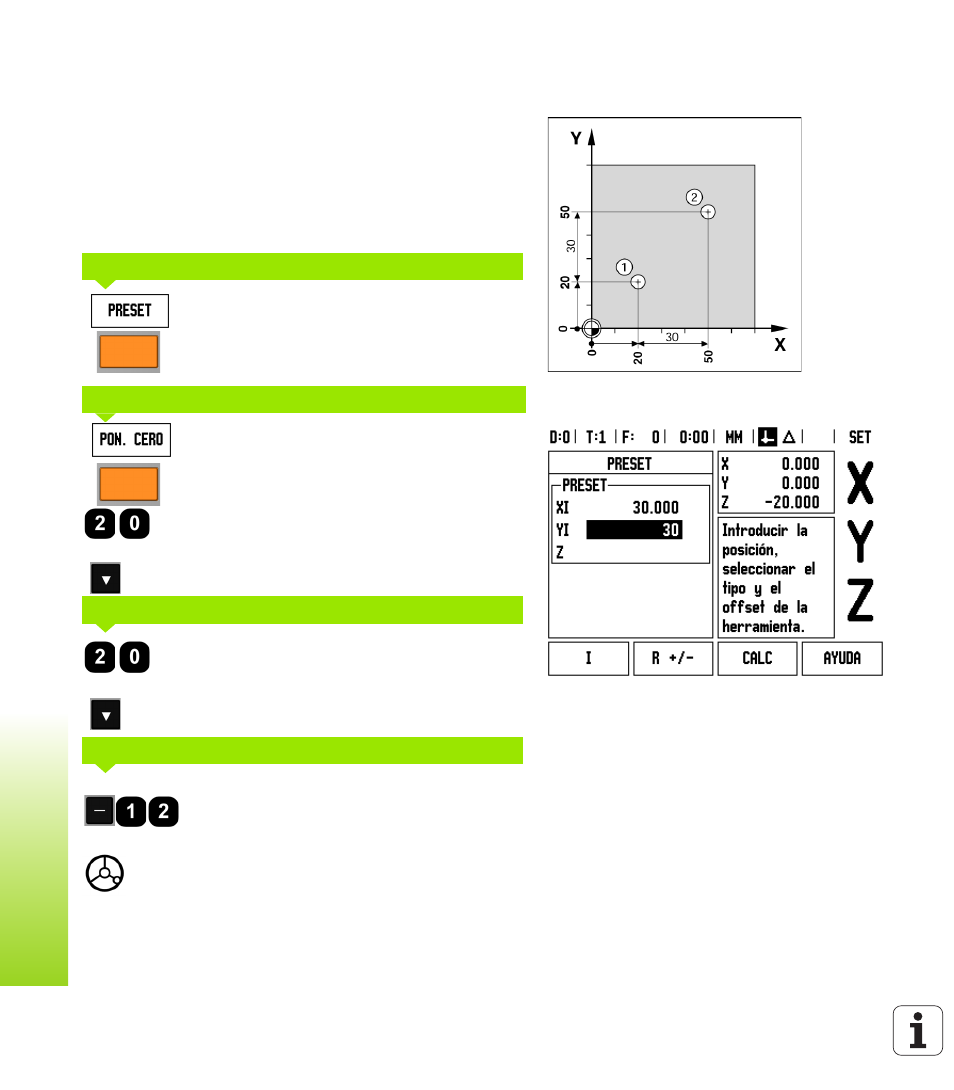

Ejemplo: Taladrar mediante "desplazamiento a cero" con
posicionamiento incremental
Introducir las coordenadas en dimensiones incrementales. Éstas
serán indicadas a continuación (y en pantalla) con una I que las
precede. El origen es la pieza cero.
Taladro 1 en: X = 20 mm / Y = 20 mm
Distancia del taladro 2 al taladro 1 : XI = 30 mm / YI = 30 mm
Profundidad del taladro: Z = -12 mm
Modo de funcionamiento: RECORRIDO RESTANTE
Pulsar la softkey PRESET.
Pulsar la tecla del eje X.
Pulsar la softkey FIJAR/PONER A CERO para activar
el modo Fijar.
Pulsar la tecla del eje X.
Introducir el valor de la posición nominal para el
taladro 1: X = 20 mm y comprobar que no está activa
ninguna compensación del radio de la herramienta.
Pulsar la tecla de cursor ABAJO.
Introducir el valor de la posición nominal para el
taladro 1: Y = 20 mm. Comprobar que no se muestre
ninguna compensación del radio de la herramienta.
Pulsar la tecla de cursor ABAJO.
Introducir el valor de la posición nominal para la
profundidad del taladro:
Z = - 12 mm. Pulsar ENTER
Perforar el taladro 1 : desplazar los ejes X, Y y Z hasta
que el valor visualizado sea cero. El cuadrado en la
ayuda gráfica de posicionamiento está ahora centrado
entre las dos marcas triangulares.
Retirar el taladro.
VALOR DE LA POSICION NOMINAL
-METODO ALTERNATIVO-
VALOR DE LA POSICION NOMINAL
VALOR DE LA POSICION NOMINAL
