Manual del usuario Watson-Marlow 520Di y 520DiN 99
Cables adecuados para uso general: 300 V con revestimiento de calidad extra de
PVC con buena resistencia a las llamas y a la humedad.
Cables adecuados para uso industrial: 300 V con revestimiento extra resistente de
poliuretano y con resistencia a aceites, combustibles, disolventes y agua.
A efectos de comodidad al realizar el cableado hay que tener en cuenta que más de
8 conductores por cable pueden resultar difíciles de manipular. Para mayor claridad,
en las ilustraciones adjuntas sólo aparecen dos.

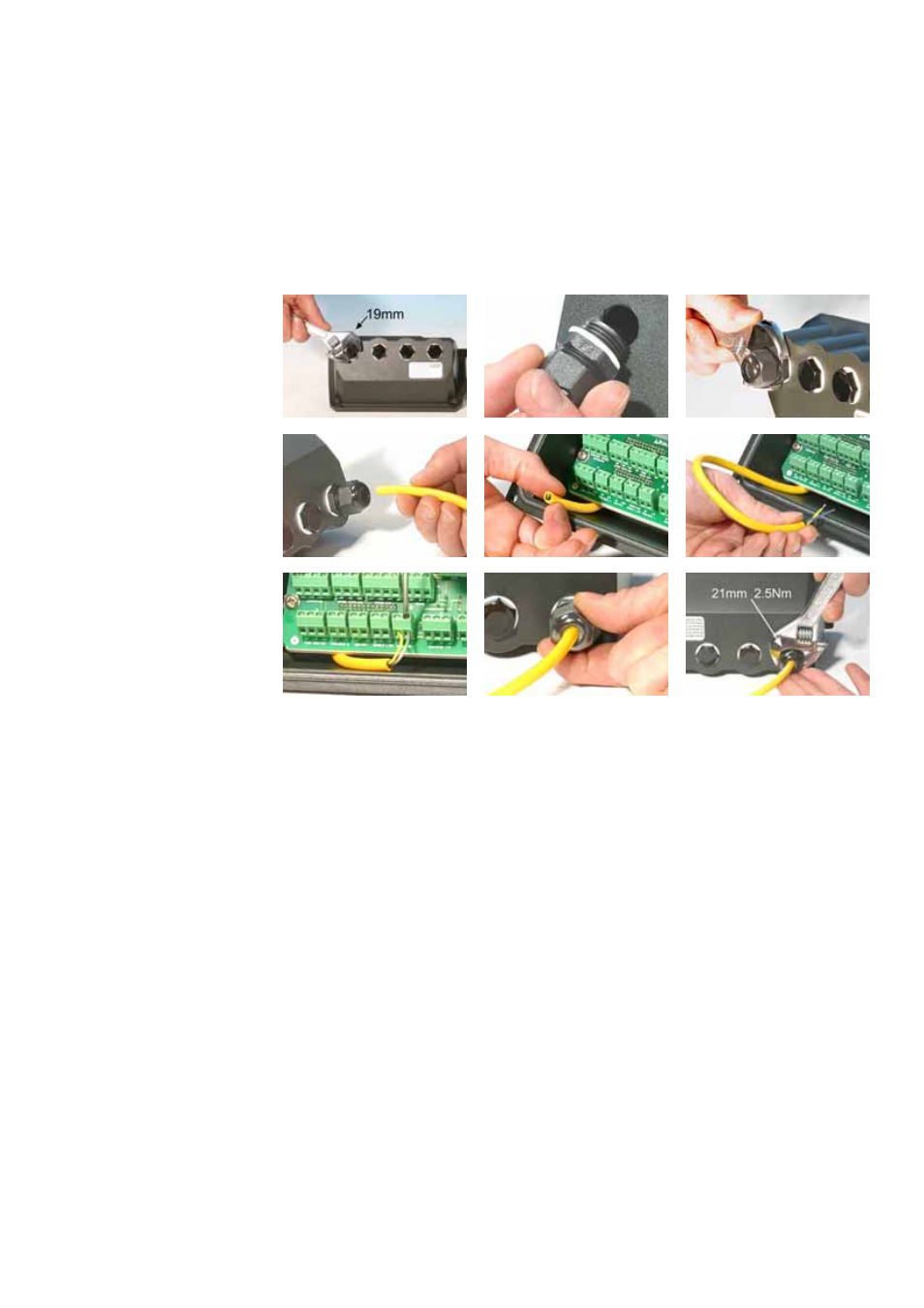

Use una llave de 19 mm para desatornillar el tapón de estanqueidad. Deseche
la arandela de estanqueidad de nylon.
Atornille uno de los casquillos pasacables de M16x1,5 suministrados en lugar
del tapón, usando la nueva arandela de estanqueidad de nylon incluida con el
conjunto. Apriete el casquillo con un par de 2,5 Nm para asegurar la estanquei-
dad, usando una llave de 21 mm. Si se usa un casquillo diferente, debe ser
estanco de acuerdo con la norma IP66.
Afloje la tapa del casquillo (no la extraiga del todo) y pase el cable a través del
casquillo. Cuando haya pasado a través del casquillo, continúe empujando el
cable a través del casquillo.
El interior del módulo tiene una forma adecuada para guiar el cable hasta más
allá de la tarjeta de circuito impreso. Al continuar empujándolo, se introducirá
una longitud de cable suficiente como para poder agarrarla con los dedos desde
el interior del módulo.
Tire de la longitud de cable suficiente para que llegue a los conectores necesar-
ios. Deje una holgura suficiente de cable.
