Manual del usuario Watson-Marlow 520Di y 520DiN 119

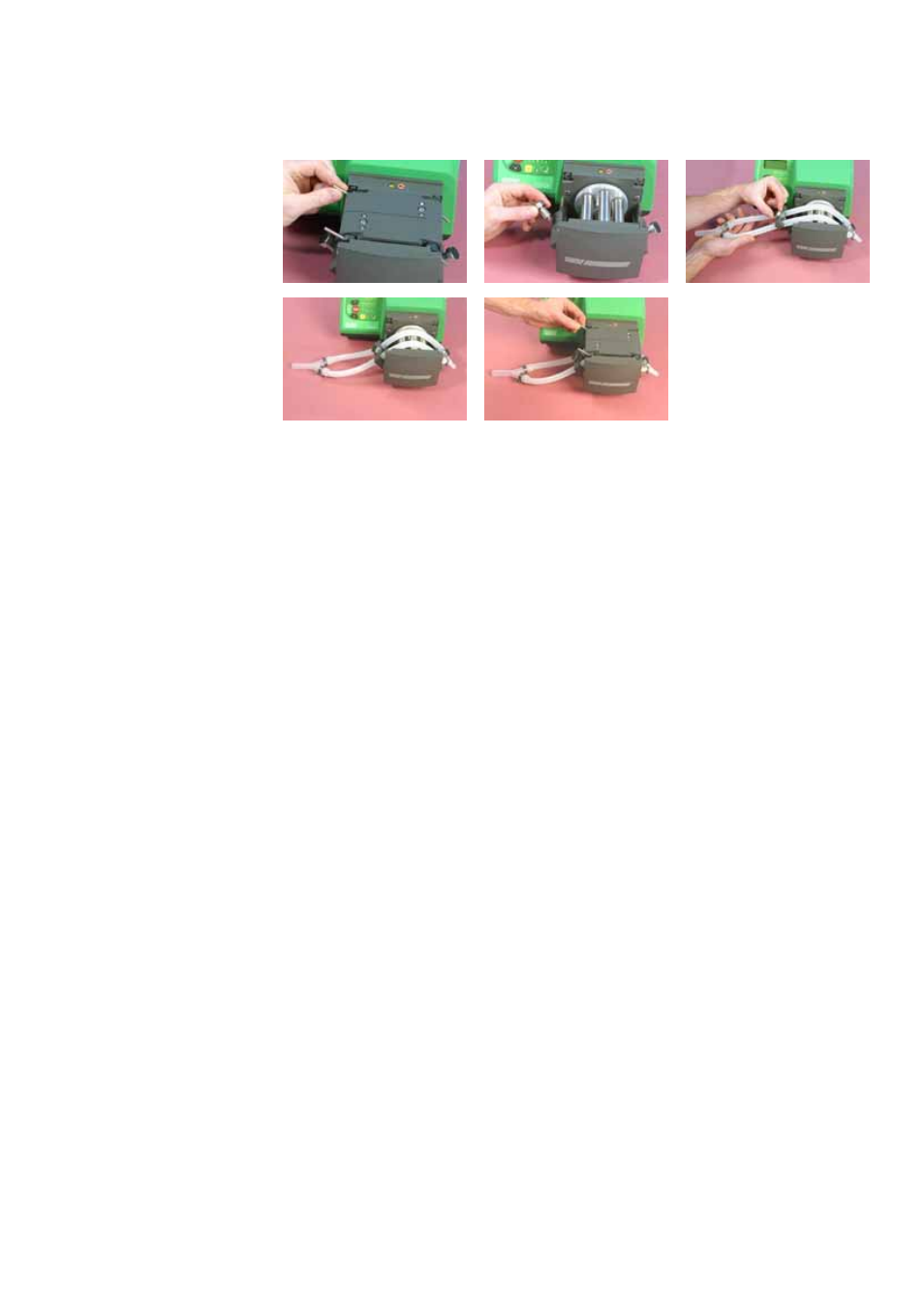

Si se utiliza un elemento de 9,6 mm de caudal elevado:
Levante las dos palancas que se encuentran a ambos lados del cabezal de
bomba y desmonte la pista.
Desmonte el saliente en forma de seta del lado de aspiración de la bomba
girándolo un cuarto de vuelta en sentido antihorario y retirándolo. No desmonte
el saliente del lado de descarga.
Coloque el elemento a través del rotor con el conector en Y más pequeño sobre
el saliente final del lado de descarga.
Las abrazaderas de manguera están marcadas con el diámetro interior nominal
de la manguera a la que van destinadas. Tense el elemento y fíjelo firmemente
con una abrazadera de 9,6 mm en el lado de aspiración del cabezal de bomba,
utilizando el dispositivo de fijación del tipo de bayoneta utilizado previamente
para el saliente en forma de seta.
Vuelva a colocar las pistas y asegúrelas apretando las dos palancas.
Ahora se puede fijar la manguera de transferencia a los conectores. En el lado de
aspiración, utilice manguera de 12,7 mm de diámetro interior.
