Si es necesario, desenchufe los conectores D de 25 vías que conectan el módu-
lo con el accionamiento de la bomba. Si es necesario, desconecte la conexión
de tierra del módulo en la parte posterior del accionamiento. No obstante, la
conexión es suficientemente larga como para permitir que el módulo se
repliegue hacia atrás para permitir el acceso al interior de la tarjeta del circuito
y a la parte posterior del accionamiento.

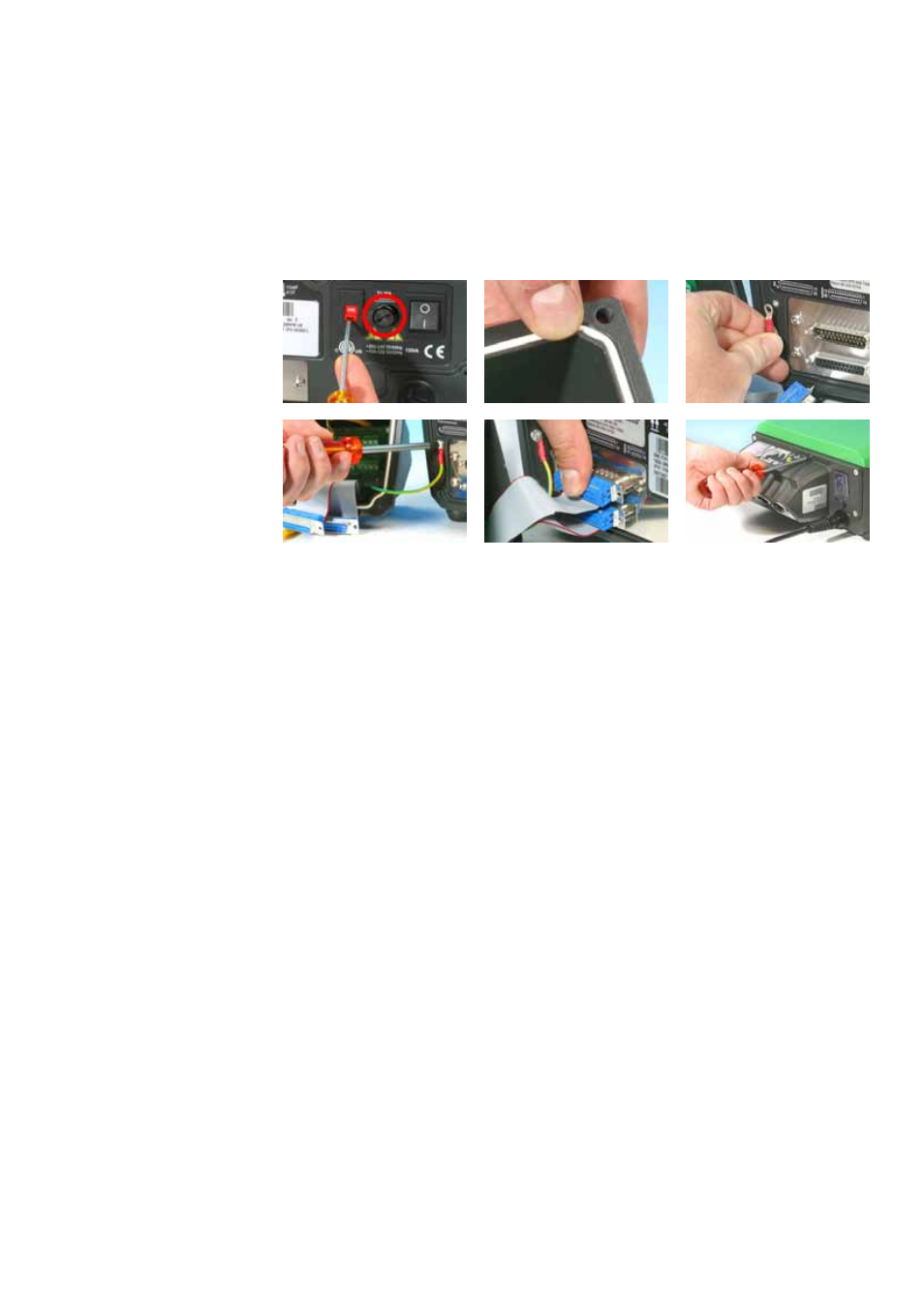

Para sustituir el módulo estanco 520N:
Compruebe que no sea necesario sustituir el fusible del portafusible (en el cír-
culo) situado en el centro de la placa de conmutación. Compruebe que el con-
mutador de selección de voltaje esté en la posición correspondiente a la ali-
mentación eléctrica disponible.
Compruebe que la tira de sellado (que aquí aparece en blanco para mayor clari-
dad) esté bien metida en su ranura en la cara del módulo.
Conecte el cable de conexión a tierra del módulo. Sustituya y apriete su tornillo
a 2 Nm.
Presione hasta que se acoplen totalmente en sus alojamientos los conectores D
de 25 vías hembra (superior) y macho en la parte posterior del accionamiento.
Sostenga el módulo en su posición, teniendo cuidado de que no se dañe la
junta ni se pellizque el cable de conexión a tierra o los cables planos del conec-
tor D, y atornille los seis tornillos de fijación (empezando en primer lugar por el
superior central). Apriételos con un par de 2,5 Nm.
Nota: Asegúrese de que el módulo 520N queda bien fijado en todo momento usan-
do los seis tornillos. Sin el módulo ni los tornillos, los orificios de los tornillos pueden
oxidarse y dejar de cumplir la norma de protección IP66 (NEMA4X).
